THUNDERS《サンダース》4K 8K
12G光変換モジュール(1)
12G光変換モジュール(2)
12G光変換モジュール(3)
また、本製品を2018年4月4日(水)～6日(金)に東京ビッグサイトで開催される「4K・8K機材展」に出展いたします。
画像1: https://www.atpress.ne.jp/releases/150670/LL_img_150670_1.jpg

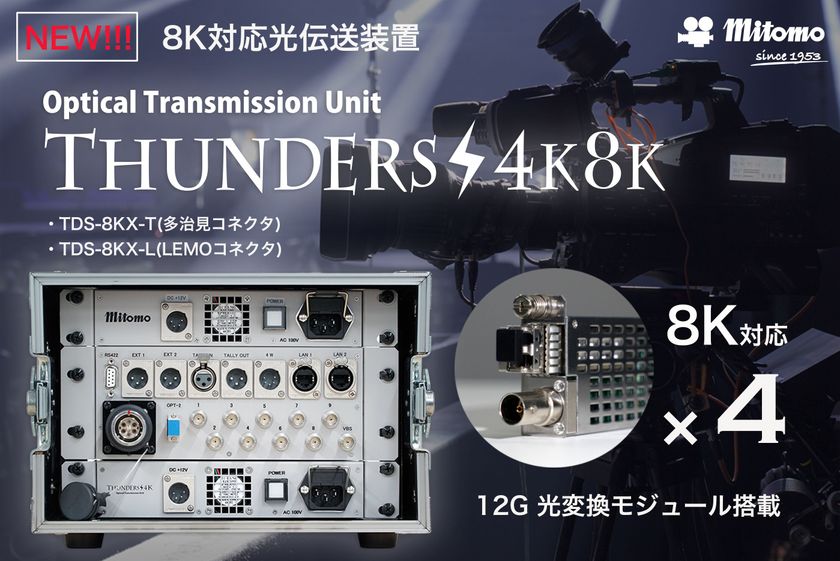

THUNDERS《サンダース》4K 8K
製品紹介ページ： http://www.mitomo.co.jp/products/thunders-8k/
■THUNDERSとは
現在販売中のTHUNDERS 4Kは、光波長多重技術により4K信号(3G-SDI×4ch)及びその他音声信号や接点を1本のカメラケーブルで伝送する装置です。
THUNDERS 4K 送受信機セット 定価：3,300,000-(税抜き)
【特徴】
・CWDM 波長多重技術による光ファイバ一心双方向伝送が可能。
・3G-SDI／HD-SDI／SD-SDI 信号の自動切り替え機能付。
・非圧縮伝送のためリアルタイム伝送が可能です。
・プラグンインモジュールのため、3G-SDI 送・受信機の入れ替えが可能。
・専用運搬一体ケースに収容。
・装置間インターフェースは多治見 or LEMOをお選びいただけます。
■【NEW！】THUNDERS《サンダース》4K/8K
新型THUNDERSは、12G光変換モジュールを4つ搭載する事で、8K1回線と4K1回線に音声ラインやタリー、シリアル信号など映像中継に必要な様々な信号をカメラケーブル(多治見 or LEMO)1本で伝送する事が可能です。
また、THUNDERSはプラグインモジュールですので、現在ご利用中のお客様も、12G光変換モジュールを追加いただく事で8Kの映像伝送を可能にします。
■仕様
＜THUNDERS《サンダース》4K/8K＞
伝送信号CWDM ：・12G-SDI 信号 4ch (8K 1ch)
・3G-SDI 信号 5ch (4K 1ch ＋ 3G-SDI 1ch)
・VBS 信号 1ch 双方向 NTSC／BB／TC／TRI
・シリアル信号 1ch RS422C(標準設定)
※RS232C,RS485(工場出荷時Option設定)
・4W - I／O 信号 1ch 双方向 600Ω バランス
・TALLY(接点) 2ch 双方向
・LAN 2ch 100BASE／1000BASE
装置間インターフェース：カメラケーブル対応(多治見 or LEMO)
電源 ：AC100V／DC＋12V
消費電力 ：上段部：約35W／下段部：約20W
外形寸法 ：ケース入り時
305(幅)×200(高さ)×450(奥行き)(mm)(*)
(*)前面のフタを外した状態 突起物を含まず。
重量 ：約12kg(専用ケースを含む)
動作保証温度 ：0～＋40℃
＜12G-SDIモジュール＞
伝送信号 ：12G-SDI
信号変調方式 ：デジタル強度変調(IMDD)
伝送速度 ：11.88／2.97／1.485Gbps
入力ポート ：1
出力ポート ：1
入出力レベル ：800mV p- p 75Ω 不平衡
入出力コネクタ：BNC-R
動作温度 ：0℃～＋50℃
重量 ：90g
特長 ：THUNDERS 4Kに搭載可能
■販売について
販売開始 ：2018年5月1日(火)
販売価格 ：OPEN
販売対象国：日本
■製品展示予定
4K・8K機材展
開催日：2018年4月4日～6日
場所 ：東京ビッグサイト 西ホール
所在地：東京都江東区有明3丁目11−1 東京国際展示場西展示棟1F
■会社概要
社名 ： 三友株式会社
所在地 ： 東京都品川区東五反田1-2-33 白雉子ビル9F
代表者 ： 代表取締役社長 藤森 基成
事業内容： 映像情報設備の企画開発・施工
企業URL ： http://www.mitomo.co.jp/
