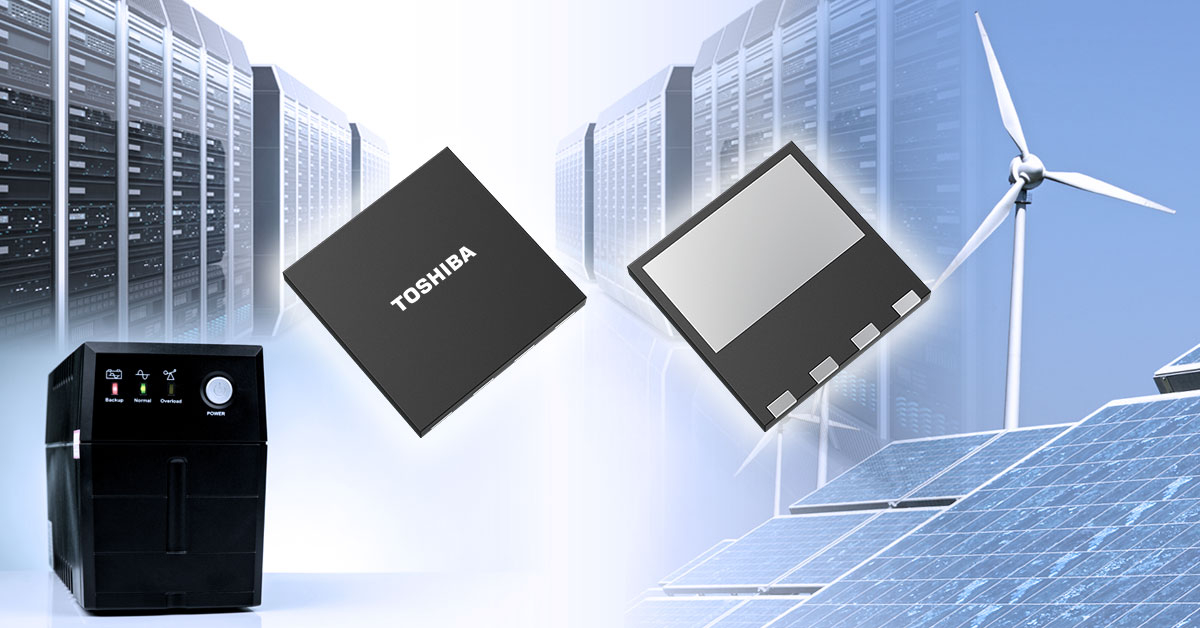

川崎--(BUSINESS WIRE)--（ビジネスワイヤ） --東芝デバイス＆ストレージ株式会社は、スイッチング電源や太陽光発電用インバーターなどの産業用機器向けに、当社最新[注1]の第３世代シリコンカーバイド (SiC) MOSFETチップを小型DFN8×8パッケージに搭載した、650V耐圧の４製品「TW031V65C」、「TW054V65C」、「TW092V65C」、「TW123V65C」を製品化しました。本日から量産出荷を開始します。
新製品は、第３世代SiC MOSFETで当社初の小型面実装パッケージのDFN8×8を採用しています。従来のリード挿入型パッケージのTO-247、TO-247-4L(X)パッケージに比べ体積が90%以上削減されており、機器の電力密度の向上に貢献します。
また、面実装によりリード挿入型より寄生インピーダンス[注2]成分が小さくなり、スイッチング損失を低減します。さらに、4端子タイプ[注３]であるため、ゲートドライブ用の信号ソース端子をケルビン接続することで、パッケージ内部にあるソースワイヤのインダクタンスによるスイッチングへの影響を小さくでき、高速スイッチング性能を実現します。これにより、TW054V65Cの場合、当社既存製品[注4]と比べてターンオン損失を約55%、ターンオフ損失を約25%低減[注5] することができ、機器の電力損失の低減に貢献します。
当社は、今後も機器の電力の高効率化と大容量化に貢献する製品ラインアップを拡充していきます。
[注1] 2025年5月現在。
[注2] 抵抗、インダクタンスなど。
[注3] FETチップに近い位置に信号用のソース端子が接続されている製品。
[注4] 650V第３世代SiC MOSFETで耐圧、オン抵抗が同等で、TO-247パッケージのケルビン接続非対応製品。
[注5] 2025年5月現在、当社実測値。 (当社HPに掲載の本ニュースリリースにて図１をご参照ください。)
応用機器
スイッチング電源（データセンターなどのサーバー、通信機器など）
EV充電スタンド
太陽光発電用インバーター
無停電電源装置 (UPS)
新製品の主な特長
表面実装(DFN8×8)パッケージを採用：機器の小型化、実装工程の自動化が可能。低スイッチング損失。
当社第3世代SiC MOSFET
ドリフト抵抗とチャネル抵抗比の最適化による、ドレイン・ソース間オン抵抗の良好な温度依存性。
ドレイン・ソース間オン抵抗×ゲート・ドレイン間電荷量が低い。
順方向電圧(ダイオード)が低い：VDSF=-1.35V(typ.) (VGS=-5V)
新製品の主な仕様
| |||||||
| |||||||
|
|
| |||||
|
|
| |||||
|
|
| |||||
|
| ||||||
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
| |||||
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
| ||||
| |||||||
関連コンテンツ
第3世代SiC MOSFET の特長
FAQ SiC MOSFET
SiC MOSFETとSi IGBTの損失比較
SiC MOSFET 絶対最大定格 と 電気的特性
新製品の詳細については下記ページをご覧ください。
TW031V65C
TW054V65C
TW092V65C
TW123V65C
当社のSiCパワーデバイスの詳細については、下記ページをご覧ください。
SiCパワーデバイス
