広帯域スリーブアンテナ(NKU07M32G／NKU2460G)
試験イメージ-1
試験イメージ-2
試験イメージ-3
画像1: https://www.atpress.ne.jp/releases/282787/LL_img_282787_1.png

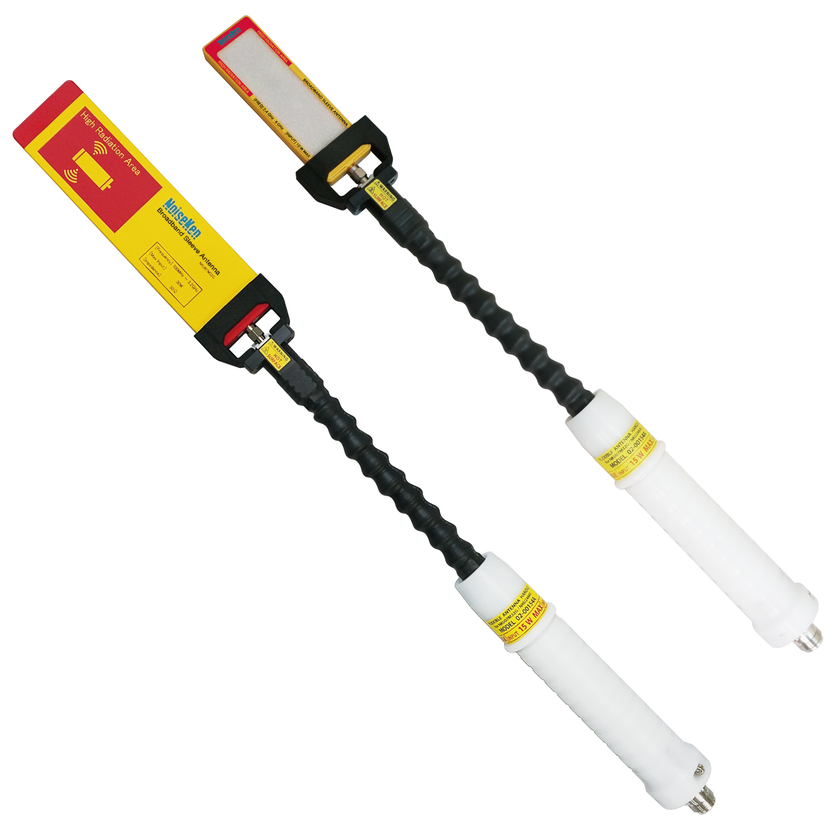

広帯域スリーブアンテナ(NKU07M32G／NKU2460G)
製品URL： http://www.noiseken.co.jp/modules/rfsys/index.php?content_id=58
■国際規格 ISO 11452-9について
近年急増するスマートフォンやWi-Fi機器のようなポータブル無線機が、他の電子機器に近接した際に、その電子機器へ電磁干渉を及ぼすリスクが懸念されています。
ISO 11452-9は、このような状況を想定した『近接照射イミュニティ試験法(車載機器向け)』の国際規格で、ポータブル無線機を模擬したアンテナより放射される電磁界を電子機器に晒すことで耐性を評価する試験となり、自動車メーカーや車載電装品メーカーが試験を行う際の準拠規格として採用されています。
■広帯域スリーブアンテナ／NKUシリーズについて
当社は「近接照射イミュニティ試験を、もっと効率的に行いたい」というお客さまのご要望にお応えするため、2012年に開発をスタートし、2014年より販売を開始いたしました。
本製品は、平面状のアンテナパターンの形状により、非常に広帯域にわたって電磁波を輻射することができ、「広帯域にわたる利得」と「広帯域にわたる良好なVSWR(電圧定在波比)」を実現しました。
また、実際のポータブル無線機の使用状態を想定したハンドル(持ち手)との組み合わせで使用することを推奨しています。
なお、本技術はトヨタ自動車株式会社他と共同で特許を取得しています。(特許第 6258045)
■製品の特長
1. お客さまが試験をしたい製品は常にフラットで広い空間があるとは限りません。「広帯域スリーブアンテナ」は小型で薄くフラットな形状で、ハンドルもフレキシブル構造のため、狭い隙間での試験が容易です。
2. 本製品は700MHz～3.2GHzと、2.4GHz～6GHzの広帯域をカバーしたアンテナを2種類用意しています。従来の試験では数十本のアンテナを使用した試験となりましたが、本製品を使用することで、試験中のアンテナ交換が1回で済み、またデジタル変調などのブロードバンド信号にも適しています。
3. どの周波数でもダイポールアンテナ並みのVSWR(電圧定在波比)と利得を実現しています。また試験品に近づけた際もVSWRへの影響が少なく、電力注入の効率が良く、安定した試験を行う事ができます。
画像2: https://www.atpress.ne.jp/releases/282787/LL_img_282787_2.jpg
試験イメージ-1
画像3: https://www.atpress.ne.jp/releases/282787/LL_img_282787_5.png

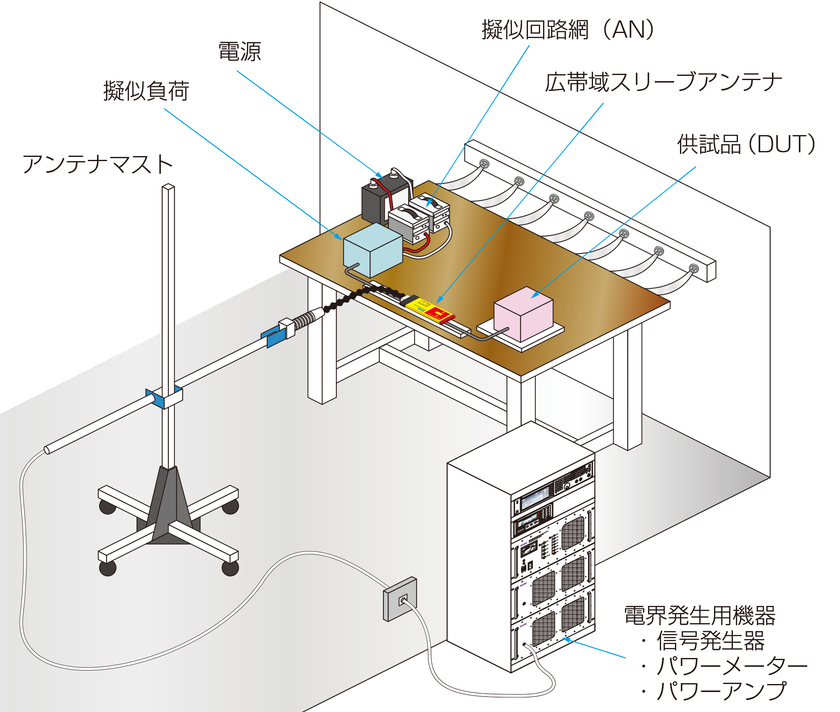

試験イメージ-4
■製品の概要
品名 ：広帯域スリーブアンテナ
モデル ：・NKU07M32G(700MHz～3.2GHz)
・NKU2460G(2.4GHz～6GHz)
販売方法：代理店経由もしくは直販で販売
価格 ：・アンテナ NKU07M32G 35万円、NKU2460G 50万円
・ハンドル 20万円
※価格は税抜き表記
