既設のプログラマブル温調計やデジタル指示調節計のリプレース用に開発したカラーLCD表示形「ワンループコントローラ」が登場!



カラーLCD表示形 ワンループコントローラ(形式:ABL)


パラメータの入力と変更


表示画面


PID制御ブロック

株式会社エム・システム技研(本社:大阪市西成区南津守、代表取締役社長:宮道 三郎)は、1制御出力単位の指示・操作部付のカラーLCD表示形「ワンループコントローラ(形式:ABL)」を2021年10月に発売し、法人向けに販売を開始しますのでお知らせいたします。
カラーLCD表示形「ワンループコントローラ(形式:ABL)」は、流量・温度・水位・圧力などを自動制御する汎用の96mm角のプログラマブル形コントローラです。1台で、最大2ループのPID調節機能および各種演算機能、ラダーシーケンス機能を持っており、高度な制御を実現することができます。従来のプログラマブル調節計の機能をカバーしていますので、廃形した製品のリプレース用に最適です。

画像1: https://www.atpress.ne.jp/releases/277771/LL_img_277771_1.jpg

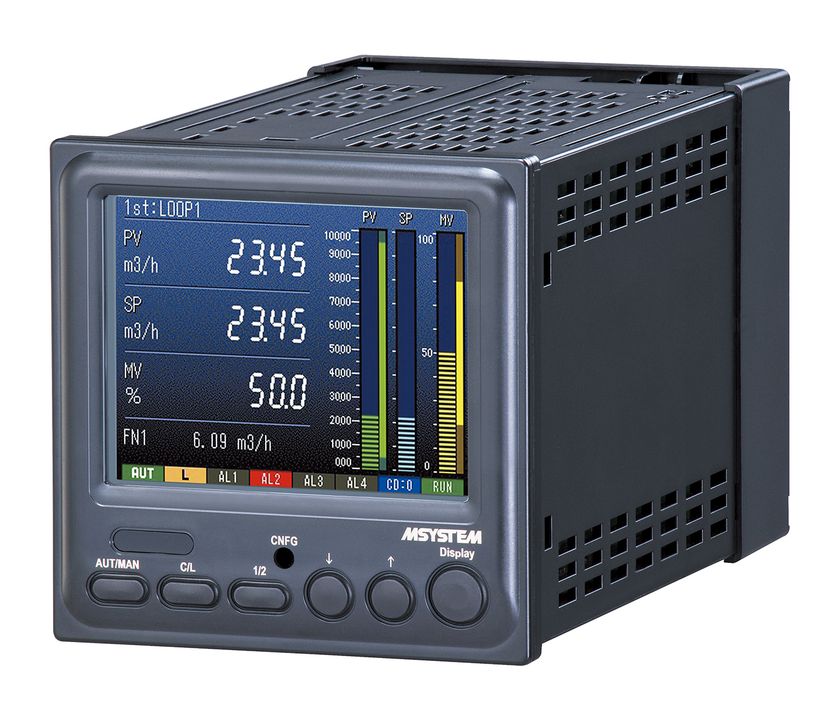

カラーLCD表示形 ワンループコントローラ(形式:ABL)

【カラーLCD表示形 ワンループコントローラ 製品情報】
形式 :ABL
基本価格 :280,000円(税抜)
供給電源 :100~240V AC
サイズ :幅96mm 高さ96mm 奥行167mm
質量 :約800g
取付 :パネル埋込形(多連取付できます)
制御ループ数 :2ループ
PID制御 :ワンループ制御、カスケード制御、アドバンスト制御
オートチューニング:リミットサイクル法
制御周期 :100ms~3秒
警報機能 :PV上下限警報、偏差警報、変化率警報
演算機能 :四則演算、関数、時間関数、信号選択、信号制限、
警報、その他の各種演算ブロックを48個使用可
シーケンス機能 :ロジック・シーケンス、ステップ・シーケンス(合計1068コマンド使用可)
パラメータ設定 :本体前面ボタンまたはパソコン(ビルダーソフト形式:SFEW3)を使用
自己診断機能 :ウォッチドッグタイマによりCPUを監視


【カラーLCD表示形 ワンループコントローラの主な特長】
(1)前面ボタンにより、パラメータの入力と変更が行えます。

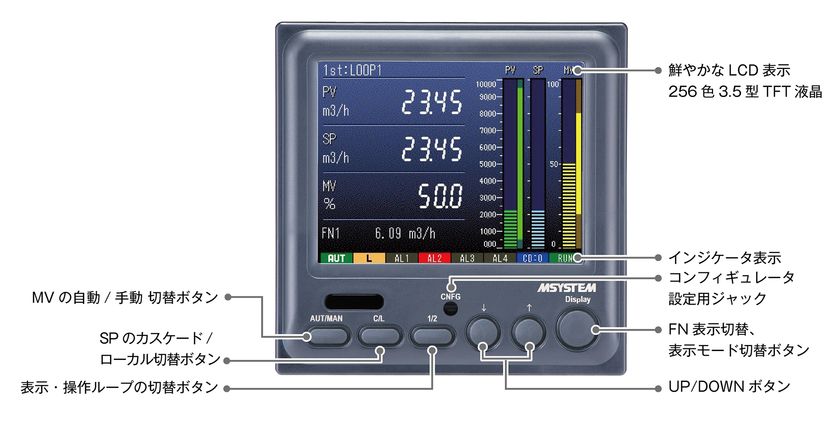

画像「パラメータの入力と変更」をご覧ください。

画像2: https://www.atpress.ne.jp/releases/277771/LL_img_277771_2.jpg
パラメータの入力と変更

(2)前面ボタンの「表示・操作ループの切替ボタン」により2個のループの切替・表示操作が行えます。

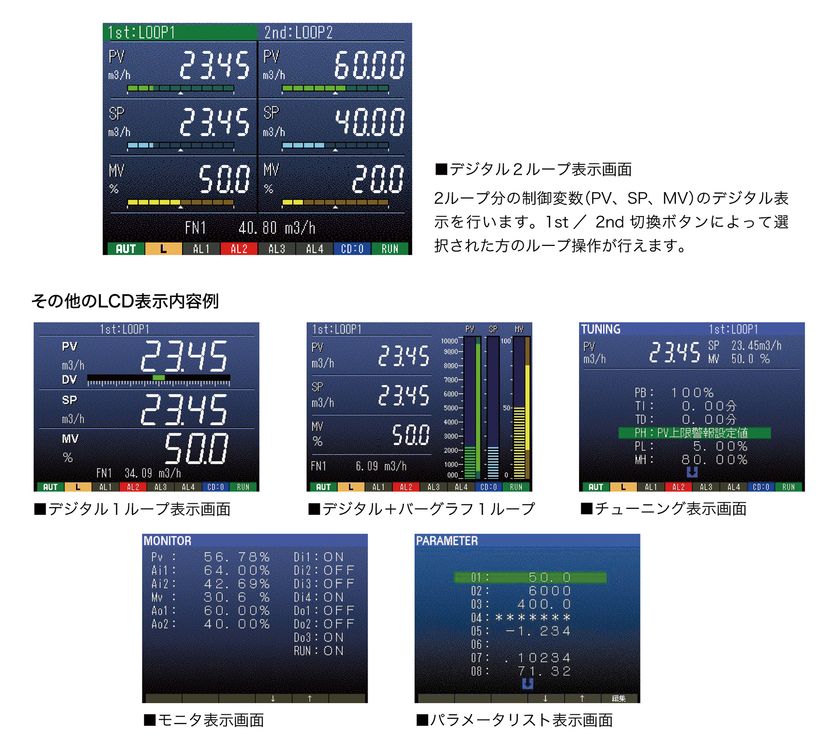

画像「表示画面」をご覧ください。

画像3: https://www.atpress.ne.jp/releases/277771/LL_img_277771_3.jpg
表示画面

(3)アナログ入力3点、接点入力4点、接点出力3点、アナログ出力3点の豊富な入出力信号を標準装備しています。
●アナログ入力
ユニバーサル入力(Pv) 1点
・直流電圧信号
・直流電流信号
・熱電対
・測温抵抗体
直流入力(Ai1~2) 2点
・1~5V DCまたは4~20mA DC

●接点入力(Di1~4) 4点
・無電圧スイッチ

●接点出力(Do1~3、RUN接点)
・有接点(Do1~3):リレー接点 3点
・RUN接点 :リレー接点 1点

●アナログ出力(Mv、Ao1~2)
・制御出力(Mv) :4~20mA DC 1点
・電流出力(Ao1~2):4~20mA DC 2点

(4)PID制御ブロック2個を標準装備しています。
制御用演算機能(計器ブロック)を搭載しています。これら計器ブロックは、ビルダーソフト(形式:SFEW3)を使用して、お客様が自由にプログラミングをすることができます。

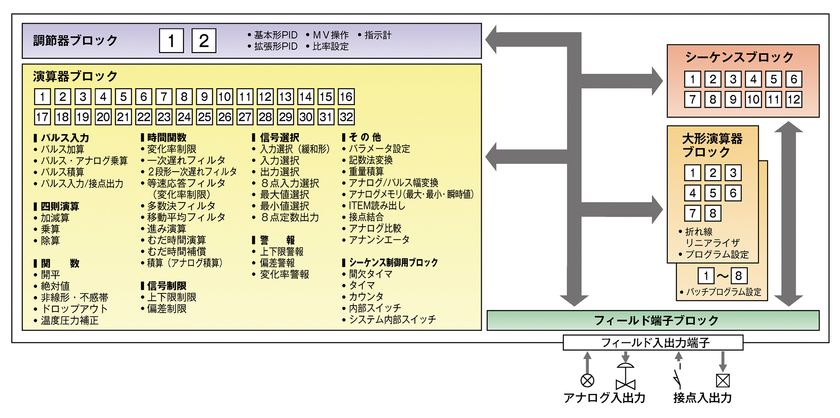

画像「PID制御ブロック」をご覧ください。

画像4: https://www.atpress.ne.jp/releases/277771/LL_img_277771_4.jpg
PID制御ブロック

(5)演算式約50種類と1,068コマンド使用できるシーケンサブロックを内蔵しています。

(6)オートチューニングによりPIDパラメータの自動設定が行えます。

(7)パソコン用ビルダーソフト(形式:SFEW3)によりパラメータの作成、リストの印刷、データのダウンロード/アップロードが行えます。

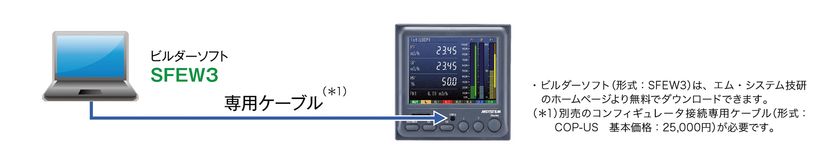

画像「パソコン用ビルダーソフト(形式:SFEW3)」をご覧ください。

画像5: https://www.atpress.ne.jp/releases/277771/LL_img_277771_5.jpg
パソコン用ビルダーソフト(形式:SFEW3)
