タングステン銅電子封止材料市場規模分析レポート:2026年は756百万米ドルに到達予測


タングステン銅電子封止材料は、タングステン(W)と銅(Cu)を主成分とし、粉末冶金、焼結、溶浸などの工程によって製造される金属基複合材料です。代表的な材種には、W75Cu25、W80Cu20、W85Cu15、W90Cu10などがあります。タングステンと銅が相互補完的な特性を持つことから、タングステンの低熱膨張、高融点、高剛性、優れた寸法安定性と、銅の高い熱伝導性・電気伝導性および良好な加工性を組み合わせ、効率的な放熱と熱膨張整合のバランスを実現できます。

主な製品形態には、パッケージベース、ヒートシンク、ヒートスプレッダー、チップキャリアプレート、パッケージ用蓋材、パワーモジュール用ベースプレートなどがあり、チップ、セラミック基板、金属筐体、放熱システムを接続する重要な機能性材料として使用されています。

タングステン銅材料の中核的な価値は、チップ動作時の熱蓄積を抑制するとともに、チップ、セラミック基板、パッケージ筐体間の熱膨張係数の差によって生じる熱応力を低減し、反り、界面剥離・亀裂、はんだ接合層の疲労、パッケージ故障のリスクを抑えることにあります。材料特性はタングステンと銅の配合比率によって調整でき、一般的に銅含有量を増やすと熱伝導性と加工性が向上し、タングステン含有量を増やすと熱膨張係数が低下して構造安定性が高まります。

用途面では、タングステン銅電子封止材料は、主に高出力半導体、RF・マイクロ波デバイス、5G通信モジュール、レーザーダイオード、光通信デバイス、高輝度LED、パワーモジュール、航空宇宙用電子システムなどに使用され、特に放熱効率、寸法安定性、長期信頼性が重視される用途に適しています。SiCやGaNなどのワイドバンドギャップ半導体の採用拡大に伴い、デバイスの電力密度と動作温度は上昇しており、電子封止材料には迅速な放熱だけでなく、繰り返される温度サイクル、機械振動、複雑な使用環境への耐性も求められています。このため、タングステン銅材料は、より高い緻密度、低い気孔率、安定した熱特性、高精度加工へと発展しています。

市場競争の観点では、タングステン銅電子封止材料の差別化は、単にタングステンと銅の配合比率だけで決まるものではありません。粉末純度、タングステン骨格の均一性、銅溶浸の完全性、気孔・介在物の管理、平坦度、表面粗さ、寸法公差に加え、ニッケルめっき、金めっき、ろう付けなどの後工程能力が、ロット間の一貫性とパッケージ信頼性に影響します。今後は、材料開発、精密加工、表面処理、パッケージ評価・認定を一体化した対応力を軸に競争が進み、薄肉化、複雑形状化、カスタマイズ製品の開発も加速すると見込まれます。

タングステン銅材料には、密度が高いこと、加工難易度やコストが比較的高いことなどの課題がありますが、高出力、高熱流束、高信頼性が求められる電子封止分野では依然として重要な価値を持っています。熱伝導性、熱膨張整合、精密製造、安定量産、顧客認定を同時に実現できる企業は、高性能半導体、通信、オプトエレクトロニクス、新エネルギー車、航空宇宙分野のサプライチェーンに参入する機会を得やすくなるでしょう。

【画像 https://www.dreamnews.jp/press/361801/images/bodyimage1

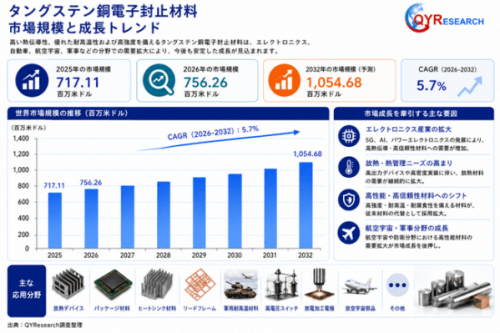

世界のタングステン銅電子封止材料市場は、2025年の717.11百万米ドルから2026年には756.26百万米ドルへ拡大し、図中では2032年に1,054.68百万米ドルへ達すると予測されています。市場成長を支える主な要因は、5G通信、AI、高性能コンピューティング、SiC・GaNパワー半導体、光通信、レーザー、新エネルギー車、航空宇宙・防衛分野における高出力・高熱流束デバイスの増加です。

タングステン銅電子封止材料は、銅の高い熱伝導性とタングステンの低熱膨張、高融点、高剛性を組み合わせることで、効率的な放熱と半導体・セラミック基板との熱膨張整合を両立でき、ヒートシンク、ヒートスプレッダー、パッケージ基材、パワーモジュール用ベースプレート、リードフレーム、放電加工用電極、高電圧スイッチ部品、航空宇宙部品などに使用されています。

今後は、高密度化、低気孔率化、熱特性の安定化、薄肉・複雑形状への精密加工、表面めっき、ろう付け適性、量産時の品質一貫性が重要な競争要素となり、材料開発から加工・表面処理・顧客認定までを一体的に提供できる企業が、高付加価値市場で優位性を高めると見込まれます。

【画像 https://www.dreamnews.jp/press/361801/images/bodyimage2

タングステン銅電子封止材料市場には、ALMT Corp、Elmet Technologies(H.C. Starck)、AMETEK、Plansee SE、Torrey Hills Technology、Negele Hartmetall Technik GmbH、ATT Advanced Elemental Materials、Santier、Chemetal USAなどのグローバル企業に加え、Changsha Saneway Electronic Materials、ATTL Advanced Materials、Xinchao Wei New Materials Technology、Shaanxi Puwei Electronic Technology、Shenzhen Heshuo Metal、Zhuzhou Jiabang Refractory Metal、Starshining Advanced Materialsなどの中国企業が参入し、多様な競争環境を形成しています。

グローバル企業は、粉末冶金・溶浸技術、材料組成の設計、精密加工、品質管理、顧客認定および国際供給体制に強みを持ち、高信頼性が求められる半導体、通信、光電子、航空宇宙分野で事業を展開しています。一方、中国企業は、生産能力の拡大、コスト競争力、短納期、現地顧客への迅速な対応、カスタマイズ加工を通じて競争力を高めており、一部の高性能製品では海外メーカーとの差を縮小しています。

今後の競争軸は、単純な価格やタングステン・銅の配合比率だけでなく、熱伝導率、熱膨張係数、気孔率、組織均一性、平坦度、寸法精度、めっき・ろう付け適性、ロット間品質の一貫性へと広がります。材料開発から精密加工、表面処理、信頼性評価、顧客認定までを一体的に提供できる企業が、5G、AI、SiC・GaNパワー半導体、新エネルギー車、レーザーおよび航空宇宙向けの高付加価値市場で優位性を獲得すると見込まれます。

【画像 https://www.dreamnews.jp/press/361801/images/bodyimage3

タングステン銅電子封止材料は、銅含有量と性能特性に応じて、低銅含有量タイプ、中銅含有量タイプ、高銅含有量タイプに分類できます。低銅含有量タイプは、タングステン比率が高いため、低熱膨張、高硬度、高強度、高温安定性に優れ、寸法精度や熱膨張整合が重視される用途に適しています。中銅含有量タイプは、熱伝導性、機械的強度、熱膨張係数、加工性のバランスが良く、電子封止材料やヒートシンクなど幅広い用途に採用されています。高銅含有量タイプは、熱伝導性と電気伝導性が高く、迅速な放熱が必要な用途に適する一方、熱膨張係数が比較的高く、強度や硬度が低下する傾向があります。

主な用途には、CPU、パワーモジュール、LEDなどの放熱部品、半導体パッケージ基材、ヒートスプレッダー、リードフレーム、光通信・レーザーモジュール、航空宇宙・防衛向け高温部品、高電圧スイッチ部品、放電加工用電極、精密金型などがあります。高い熱伝導性、低熱膨張、耐熱性、精密加工性、リサイクル可能性を兼ね備えることが同材料の特長ですが、銅含有量が多いほど優れているわけではなく、チップ、セラミック基板、封止構造、使用温度、信頼性要件に合わせて、タングステンと銅の比率、気孔率、表面処理、寸法精度を総合的に設計することが重要です。

【画像 https://www.dreamnews.jp/press/361801/images/bodyimage4

タングステン銅電子封止材料の産業チェーンは、上流の原材料・設備供給、中流の材料製造・精密加工、下流の電子封止・熱管理および高性能部品用途から構成されます。上流には、高純度・微細粒径のタングステン粉末、電解銅粉・高純度銅粉、Ni・Fe・Moなどの添加材料、バインダー、潤滑剤、分散剤などが含まれ、混合、プレス成形、脱脂、焼結・溶浸、精密加工、検査・測定設備が生産基盤を支えています。

では、原料の配合・均一混合、成形、脱脂、タングステン骨格の焼結、銅の溶浸または複合焼結、熱処理、切削・研削・放電加工、寸法・硬度・密度・熱特性の検査、表面処理、最終出荷までの工程を経て製品化されます。特に、粉末純度、粒度分布、組織均一性、気孔率、銅溶浸の完全性、平坦度、表面粗さ、熱伝導率、熱膨張係数、ロット間の一貫性が品質を左右します。

下流用途は、CPU、IGBT、SiC・GaNパワーモジュール、RF・マイクロ波部品、レーザー、光通信機器向けの電子封止・放熱部品を中心に、高電圧スイッチ、放電加工用電極、航空宇宙・防衛部品、精密機器にも広がっています。今後は、材料配合、精密加工、めっき・ろう付け、信頼性評価、顧客認定までを一体化した供給体制が産業価値を高め、高密度化、薄肉化、複雑形状化、カスタマイズ対応が競争力の重要な要素になると見込まれます。
