リテルヒューズ、バッテリープロテクター 「ITV9550シリーズ」を拡充 バッテリーの損傷を防ぐ60A定格を追加
- 2023年01月10日 14:00:00
- マネー
- Dream News
【画像 https://www.dreamnews.jp/?action_Image=1&p=0000272920&id=bodyimage1】

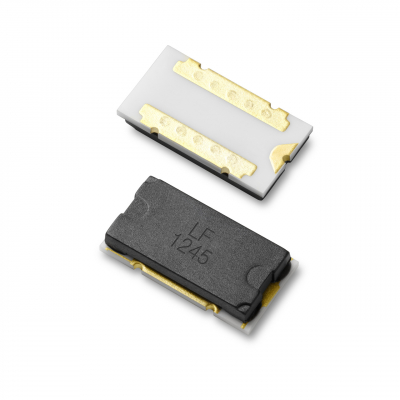

「ITV9550シリーズ」の新しいラインナップは、実装面積が9.5 x 5.0mmの三端子ヒューズで、60Aに対応。ヒューズエレメントとヒーターエレメントが内蔵された革新的な設計で、速い応答速度と信頼性の高いパフォーマンスを実現、過充電や過熱が発生する前にバッテリーの充放電回路を遮断します。
本製品がリチウムイオンバッテリー向け保護ヒューズであるITVシリーズに加わることで、電子機器の設計における新たな選択肢をもたらします。三端子表面実装バッテリープロテクターのラインナップを拡充したことで、さらに幅広い消費者用および産業用アプリケーションに向けてこの革新的なソリューションの提供が可能となります。
同製品は、当社の国内販売代理店を通じて販売します。
■特長
・高速応答と低い内部抵抗により、過電流や過充電によって生じるバッテリーの損傷を防止
・表面実装が可能なため、基板の自動組立工程を簡略化
・UL/TUV規格認証製品であるため、業界規格への適合要件を満たすことが可能
・ハロゲンフリー、鉛フリー、RoHS対応品
■用途
電動工具、ロボット家電、電動自転車・電動スクーター、防災ラジオ、UPS(無停電電源装置)
■動作原理
・過電流が発生すると、組み込まれた三端子ヒューズが回路を遮断
・ICやFETが過充電を検知すると、ヒューズエレメントの下に組み込まれたヒーターエレメントが発熱しヒューズを溶断
■仕様
ITV9550L1260
・最大電圧(Vdc):80
・遮断電流(A):160
・定格電流 (A):60
・動作電圧範囲(V):9.6~13.5
・直列セル数:3
・ヒーターエレメントの抵抗(Ω):1.83~3.70
・サイズコード(mm/in):9550(3820)
・パッケージ/数量:T&R/1,000
・ヒューズエレメントの抵抗(mΩ):2.0より小さいか等しい
・最大使用温度(度):65
ITV9550L1460
・最大電圧(Vdc):80
・遮断電流(A):160
・定格電流 (A):60
・動作電圧範囲(V):13.0~18.4
・直列セル数:4
・ヒーターエレメントの抵抗(Ω):3.4~6.7
・サイズコード(mm/in):9550(3820)
・パッケージ/数量:T&R/1,000
・ヒューズエレメントの抵抗(mΩ):2.0より小さいか等しい
・最大使用温度(度):65
ITV9550L2060
・最大電圧(Vdc):80
・遮断電流(A):160
・定格電流 (A):60
・動作電圧範囲(V):16.7~23.5
・直列セル数:5
・ヒーターエレメントの抵抗(Ω):5.6~11.1
・サイズコード(mm/in):9550(3820)
・パッケージ/数量:T&R/1,000
・ヒューズエレメントの抵抗(mΩ):2.0より小さいか等しい
・最大使用温度(度):65
ITV9550L3060
・最大電圧(Vdc):80
・遮断電流(A):160
・定格電流 (A):60
・動作電圧範囲(V):22.3~31.5
・直列セル数:6~7
・ヒーターエレメントの抵抗(Ω):10.0~19.9
・サイズコード(mm/in):9550(3820)
・パッケージ/数量:T&R/1,000
・ヒューズエレメントの抵抗(mΩ):2.0より小さいか等しい
・最大使用温度(度):65
ITV9550L4060
・最大電圧(Vdc):80
・遮断電流(A):160
・定格電流 (A):60
・動作電圧範囲(V):33.0~46.9
・直列セル数:9~10
・ヒーターエレメントの抵抗(Ω):22.0~43.5
・サイズコード(mm/in):9550(3820)
・パッケージ/数量:T&R/1,000
・ヒューズエレメントの抵抗(mΩ):2.0より小さいか等しい
・最大使用温度(度):65
ITV9550L5060
・最大電圧(Vdc):80
・遮断電流(A):160
・定格電流 (A):60
・動作電圧範囲(V):33.0~46.9
・直列セル数:12~14
・ヒーターエレメントの抵抗(Ω):38.5~77.0
・サイズコード(mm/in):9550(3820)
・パッケージ/数量:T&R/1,000
・ヒューズエレメントの抵抗(mΩ):2.0より小さいか等しい
・最大使用温度(度):65
詳細については、「ITV9550シリーズ」の製品ページ(https://www.littelfuse.co.jp/products/battery-protectors/itv-three-terminal-fuses/itv9550_60a.aspx)をご覧ください。
リテルヒューズについて
Littelfuse, Inc.(本社:米国イリノイ州シカゴ市、NASDAQ:LFUS)は、持続可能でつながりのある、より安全な世界を支援する、産業技術製造会社です。全世界で15か国以上に1万7,000の従業員を擁し、革新的で信頼のおけるソリューションを設計、提供すべくお客様とも連携しています。10万社以上のエンドカスタマーに製品を提供し、我々の製品は産業機械向け、輸送機械向け、電子業界向けなどの様々な市場において、どこでも、毎日使われています。弊社の詳細についてはリテルヒューズのウェブサイトlittelfuse.comをご覧ください。
本件に関するお問い合わせ
Littelfuseジャパン合同会社
担当:宗形
TEL:03-6435-0750、FAX:03-3453-5505
E-mail:tmunakata@littelfuse.com
配信元企業:Littelfuse, Inc.
