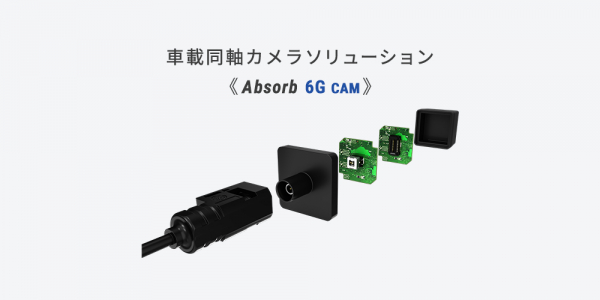

Absorb 6G CAMは、車載用カメラの内部接続に関する幅広いニーズにお応えするソリューションです。イリソ電子工業がこれまで培ったフローティング基板対基板コネクタをはじめとするテクノロジーをベースに、「コネクタ単品ではなく、カメラ内部コネクタから接続ケーブルコネクタまでトータルでの提案」をコンセプトとしています。「自動組立化対応」「カメラ高性能化対応」「小型化・一枚基板化対応」の３つの特徴を有し、同軸タイプのカメラに対し、ハーネス-リアケース間、リアケース-基板間、基板-基板間の3ヶ所の接続をトータルで提案、ご要求に合わせたカスタマイズにも対応します。
Absorb 6G CAMの３つの特徴のとおり、自動組立・ロボット組立に対応しており、車載用カメラの組立時に発生する実装ズレや、部品の公差を補正する機能で組立・光軸合わせ時のズレの吸収（最大XY方向：0.9mm、Z方向：1.0mm ※コネクタ組合せ合算）に貢献します。また、高速伝送対応（3GHz伝送対応）による通信品質の確保・高画素化でカメラ高性能化するとともに、基板コネクタ実装面積を削減し、カメラの小型化・低背化（コネクタサイズ：縦5mm×横5.5mm、高さ3.65mm ※Nom使用時）に貢献します。
ソリューションを構成する個別製品について
Absorb 6G CAMは、フローティング基板対基板コネクタ、同軸コンプレッションコネクタ、同軸カメラリアケースコネクタ、FAKRAハーネスコネクタから構成されます。22年度の量産開始を予定しております。また現時点でもカスタム品開発、試作のご相談をお受けしています。
製品仕様
■フローティング基板対基板コネクタ（10126・10136シリーズ）
ピッチ：0.4mm
フローティング（位置ズレ吸収）：XY：±0.4mm Z：±0.3 ～ ±0.5mm
極数：20 ～ 60pin
嵌合高さ：3.0 ～ 5.0mm
使用温度範囲：-40 ～ +125℃
定格電流：0.4A
定格電圧：50V
■同軸コンプレッションコネクタ・同軸カメラリアケースコネクタ
ピッチ：―
フローティング（位置ズレ吸収）：XY：±0.5mm Z：±0.5mm
極数：1pin
嵌合高さ：3.65mm（nom）
使用温度範囲：-40 ～ +125℃
定格電流：1.0A
定格電圧：50V
ソリューションを構成する個別製品の詳細は、こちらをご覧ください。
https://www.iriso.co.jp/jp/technology/solution/camera/
イリソ電子工業について
イリソ電子工業は、インフォテインメント、ADAS並びにパワートレインなど車載市場のコネクタ開発におけるリーディングカンパニーです。近年は、製品開発の裾野を広げ、車載市場で培ったノウハウを、通信関連機器、コンシューマー関連機器、インダストリアル関連機器など、全ての電子機器に幅広く展開し、総合コネクタメーカーとして、使いやすく作業しやすい製品開発にも注力しています。
https://www.iriso.co.jp/jp/
本プレスリリースについてのお問い合せ先
イリソ電子工業株式会社 営業統括本部 デジタルマーケティング課
〒222-0033 神奈川県横浜市港北区新横浜2-13-8
TEL：045-478-3111 FAX：045-478-3539
https://www.iriso.co.jp/jp/contact/
