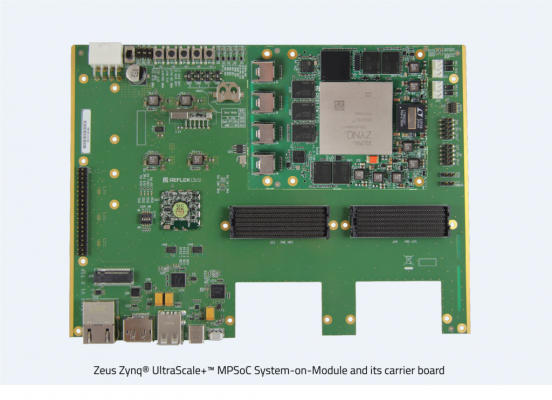

◆ZU11EG Zynq UltraScale+ MPSoC FPGAコア
Zeus（ゼウス）は、REFLEX CES社の最新製品です。ザイリンクス社ZU11EG Zynq UltraScale+ MPSoC FPGA搭載のZeus（ゼウス）は、軍事防衛や宇宙仕様向けに設計されたモジュール（SoM）上のシステムです。Zynq Ultrascale+ FPGAは、革新的なARM+FPGAアーキテクチャによる差別化、分析、制御に最適化されています。SW &HW設計ツールとリファレンスデザインの広範なポートフォリオは、簡単なプロジェクト開発をサポートします。MPSoC UltraScale+ FPGAはマルチプロセッシング機能を提供し、通常は組み込みアプリケーションを対象としています。
◆Zeus Zynq UltraScale+システムオンモジュール仕様
・ Zeus Zynq UltraScale++ MPSoC ZU11EG
・ PCIe Gen2 x4 ルートコンプレックス
・ PCIe Gen3 x16 エンドポイント
・ クワッドコアARM-A53
・ 304 SE IO 合計 （104 LVDS）
・ 16 GTY @25.78Gbps （トップサイド）
・ 32 GTH @12.5Gbps
・ 3x DDR4バンク、合計16Gバイト
・ 工業用一時グレード
・ 長期供給
・ 寸法:107mm×85mm x 12mmの高さ
【画像 https://www.dreamnews.jp/?action_Image=1&p=0000252456&id=bodyimage2】
◆デュアル FMC+ コネクタ
・ FMC+ HPC: 16 トランシーバー @12.5Gbps, 58x LVDS, 44x SE
・ FMC+ LPC: 16 トランシーバー @12.5Gbps, 34x LVDS
PS インターフェイス
・ 1x GbE、I2C、SPI
・ 2x USB2.0 タイプA、USB3.1 タイプC、DPアウト
・ 43x MIO:2 x 20ヘッダーラズベリーパイ帽子ピン出し
・ M.2 NVMe インターフェイス（M.2 NVMe ドライブは提供されていません）
・ RTC バッテリーホルダ
・ オンボード E2PROMS （BMC I2C、 PS I2C）
通信インターフェイス
・ FPGA= USB から JTAG へ
・ BMC= USB からウアートへ
・ PS= USB から UART へ
・ 動作温度: - 40°C / + 85°C（RTCバッテリを除く）
・ 基板寸法:170mm×233.35mm
【画像 https://www.dreamnews.jp/?action_Image=1&p=0000252456&id=bodyimage3】
◆2/ Zeus GTY-QSFP28 エバルボード
・ Zeus GTY-QSFP28エバルボードは別売
・ Zeus キャリアボードと互換性
・ 2x QSFP28（コネクタあたり最大100Gbps）
・ ARC6 コネクタ付き 2x ゼウス GTY-QSFP28 ケーブル、長さ 12 インチ
・ 1xクロックジェネレータ
・ FMC コネクタに向けて 3 出力 （Clk0、CLk1、GBTCLK0）
・ 3入力（SMAコネクタ、25Mhzローカルクォーツ、FMCからのClk2_Bidir）
・ その他: 1x E2PROM
・ FMC寸法:69mm x 72.3mm
【画像 https://www.dreamnews.jp/?action_Image=1&p=0000252456&id=bodyimage4】
◆出荷物
・ Zeus Zynq UltraScale+（ARM Cortex-A53）システムオンモジュール
・ Zeus Zynq UltraScale+（ARM Cortex-A53）システムオンモジュールのキャリアボード
・ 電源およびケーブル（JP）、マイクロUSBケーブル
・ ボードサポートパッケージ（オンラインテクニカルサポートからダウンロード）:
・ スターターガイド、モジュール、キャリアボードリファレンスマニュアル
・ インターフェイスによるHDLテストデザイン（Vivado 2020.2バージョン）
・ Linux カーネル &リナロ最適化ディストリビューション, U ブートブートローダ, テストスクリプト
・ 機械図面、アセンブリ ファイル
・ 相互接続ピン配置ファイル
・ キャリアボードの回路図、キャリアボード設計ガイド
・ 要求に応じて:モジュールとそのキャリアボード上の3Dステップファイル、キャリアボードガーバーファイル、キャリアボードBOM&PCB仕様、Sパラメータ
・ 1年間の技術サポート
・ Zeus GTY-QSFP28エバルボードは別有料オプション
◆REFLEX CES社について
2000年以来、REFLEX CES社は高密度FPGAと組み込みプロセッサをベースにした高速ボードと堅牢なシステムソリューションの設計と製造を行ってきました。最先端のFPGA技術に関する豊富な経験を持ち、常に市場とトレンドの最前線にいます。REFLEX CES社は80人以上の従業員を雇用し、フランス（パリ）に拠点を置いています。高度なスキルを持つエンジニアのR&Dチームは、ハードウェア、ファームウェア、ソフトウェア、メカニクス、CAD、シグナルの完全性に関する専門知識により、中堅から高度に複雑なボードとシステムの設計に注力しています。「France Relance（フランス再興）」計画を通じてフランス政府によってサポートされています。
