新製品 2Uラックマウント 24-PCIe/NVMe JBOD ストレージ「Qualest PN-0024AR」シリーズの御紹介
- 2015年11月13日 10:00:00
- マネー
- Dream News
◆システム概要◆
ホットスワップ機能を備えた 24 台の NVMe SSD を、専用ドライバーを介して PCI-Express3.0 バス・コントローラに直結する事で、CPUとストレージ間でのデータ帯域幅のボトルネックとなっている、従来のディスク・コントローラを迂回する NVMe(不揮発メモリ ーエクスプレス)技術は、ストレージのスループットを約 6 倍、レイテンシ―を 7 倍以上に改善して高速ストレージを実現します。 PN-0024AR PCIe/NVMe JBOD システムは、この NVMe 技術と、Avago社の PCIe Gen3 スイッチ技術を組み合わせた、低遅延特性に優れたストレージシステムで、2 基の 12 ポート PCIe Gen3 スイッチ・ボードを搭載した米国 Serial Cable社製 2U 2.5 イン チ 24 ベイ PCIe/NVMe JBOD ストレージシステム(PCI-ENC8G-024A)と、ホストシステムの PCIe Gen3 バスに接続する PCIe 16x Gen3 スイッチを搭載した、2 枚のホストバス・ケーブル・アダプター(PCI-HBx16-E)から構成されます。
ホストシステムと JBOD システム間は、最大データ転送速度 PCIe Gen3 8.0Gbps(1m 長時)の標準 mini-SAS HD SFF-8644 4x ケ ーブル 8 本で接続され、SRIS(Separate Ref.-clock Independent SSC)モードとホットプラグモードでの運用が可能です。 動作環境として、BIOS レベルで PCIe ネイティブモードをサポートしたシステムでの、MS-Windows Server 2012 R2 又はそれ以上、あるいは Linux 環境が必要です。
◆ホストバス・ケーブルアダプター(PCI-HBx16-E)◆
PCIe Gen3 16x バス接続時、最大データ帯域幅 128Gbps のホストバス・ケーブルアダプター(PCI-HBx16-E)は、ノンブロッキング、低遅延動作(150ns)の 8.0GT/s 33 レーン 9 ポート PCIe Gen3 スイッチ Avago PEX9733 を搭載しています。使用には専用ドライバーを必要とせず、PCIe Gen3 16x アップストリーム・ポートと、PCIe Gen3 16x ダウンストリーム・ポートまたは 2 ポートの PCIe Gen3 8x ダウンストリーム・ポートをサポートしています。ホストバス信号は、SRIS モードまたはホットプラグモードをサポートした、4 ポートの標準 mini-SAS HD SFF-8644 4x ケーブルコネクターに接続されます。
◆PCIe Gen3 スイッチ・ボード(PCI-SWGEN3-64)◆
4 本の標準 mini-SAS HD SFF-8644 4x ケーブルでホストと接続される PCIe Gen3 スイッチボード(PCI-SWGEN3-64)は、ノンブロッキング、低遅延動作(150ns)の 8.0 GT/s 65 レーン 17 ポート PCIe Gen3 スイッチ Avago PEX9765 を搭載しています。ホストバス・ケーブルアダプターからの信号は、12 ポートの mini-SAS HD SFF-8643 4x コネクターを使用して、12 台の PCIe/NVMe デバイスと接続されます。スイッチ・ボードとホストバス・ケーブルアダプター間の接続は、16x または 8x、4x 接続が可能で、接続モードは自動認識されます。

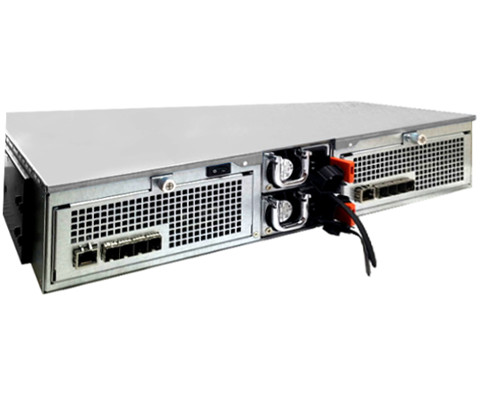

◆PCIe/NVMe JBOD ストレージ(PCI-ENC8G-024A)◆
2U 2.5 インチ 24 ベイ PCIe/NVMe JBOD ストレージには、2 基の PCIe Gen3 スイッチ・ボード(PCI-SWGEN3-64)が搭載されており、SFF-8639 コネクターの 2.5 インチ NVMe ドライブが 24 台まで搭載可能な PCIe Gen3 8Gbps バックプレーンと、mini- SAS HD SFF-8643 PCIe Gen3 4x ケーブルで接続されています。電源の動作状態のモニタリングを可能にする PMBus1.2 を装備し、最大 94%の高 エネルギー変換効率を達成した、CRPS(Common Redundant Power Supply) 設計の負荷分散型 800W(1+1)80Plus プラチナ規格コールドスワップリ・ダンダント 電源を搭載しています。システム冷却用ファンとして、4 台の 8cm 温度可変速ファンを装備しています。
ホームページにて、システム構成に関する詳細を掲載しております。
また、製品PDFもご用意させて頂いておりますので、御参照頂ければ幸いです。
ホームページのURLは以下をご参照下さい。
Qualest PN-0024AR
http://www.qualest.co.jp/contents/storage/PN-0024AR.shtml
【会社概要】
■会社名 株式会社クォーレスト
■代表者 代表取締役 黒川 博生
■創 立 平成5年10月8日
■所在地 東京都千代田区神田小川町2-4 ユニオンビル4F
■TEL 03-3251-0871
■FAX 03-3251-0872
■URL http://www.qualest.co.jp
【本件に関するお問い合わせ】
■会社名 株式会社クォーレスト
■担当者 後藤 政美、松枝 秀樹
■TEL 03-3251-0871
■FAX 03-3251-0872
■E-Mail sales@qualest.co.jp
