デジタル絶縁抵抗計 MG102
付属のアリゲータクリップとブレーカーピン
【製品概要】
デジタル絶縁抵抗計MG102は作業服の胸ポケットに収まるコンパクトな本体でありながら、IEC61010 CAT.IV300V/CAT.III600Vの安全規格に適合し、1000Vのテスト電圧を搭載しています。
搭載のテスト電圧は50V/100V/125V/250V/500V/1000Vの6レンジで、各テスト電圧ボタンはLEDバックライト付きで、中央のテストボタンを中心に円状に配置して視認性をアップさせました。
ファンクションは、絶縁抵抗測定以外も現場で使用頻度の多い、AC/DC電圧(同時に周波数表示)、抵抗、導通測定も搭載する。本器の象徴的な仕様でもある、任意のテスト電圧をパワーオンオプションで有効・無効に設定が可能であり、使用しないテスト電圧ボタンを押しても無効に設定することができます。
また付加機能として、絶縁抵抗値のコンパレータ機能を搭載した。テスト電圧毎にデフォルトで設定されたMΩ(閾値)を選択し、PASSとFAILの比較判定表示ができます。

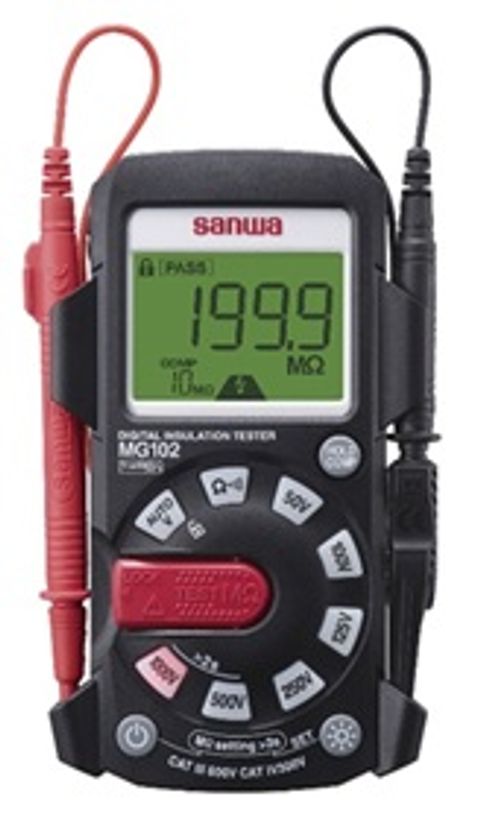

画像1: https://www.atpress.ne.jp/releases/444179/LL_img_444179_1.jpg
デジタル絶縁抵抗計 MG102

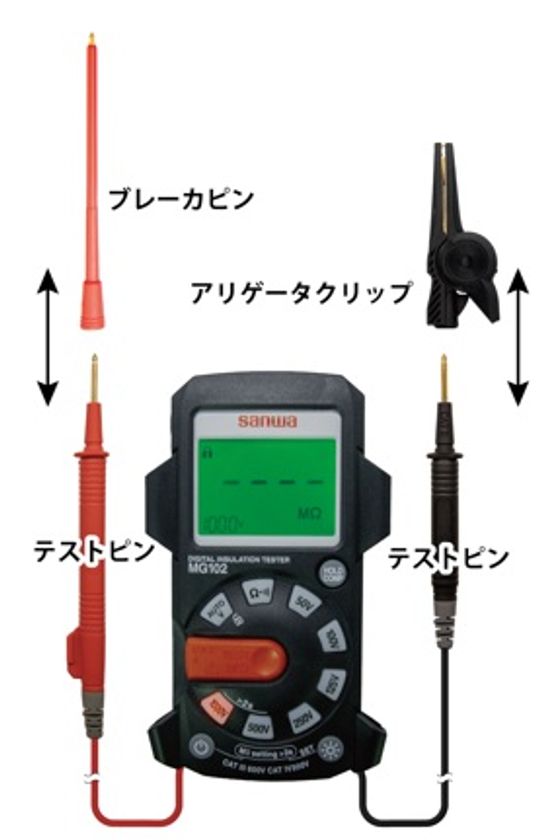

画像2: https://www.atpress.ne.jp/releases/444179/LL_img_444179_2.jpg
付属のアリゲータクリップとブレーカーピン
【主な特長】
本体のデザインや機構は操作性の向上を目指し、アイキャッチも洗練さが増しました。標準付属品は紛失や置き忘れが少しでも防止できるように本体に収納できるように工夫をしました。
・IEC61010/IEC61557に準拠した安全設計
・絶縁抵抗測定終了後は測定値をオートホールド
・バックライト付き液晶表示器
・ブレーカーカバーの穴から測定できるブレーカピン付属
・オートパワーオフ機能
・オートディスチャージ(自動放電)機能
・絶縁抵抗値を設定した閾値と比較判定するコンパレータ機能搭載
・絶縁抵抗測定でテストボタンを押す前に測定対象30V以上の活線状態である場合には自動検出して電圧表示しテスト電圧を停止
・テスト電圧を有効・無効の任意設定が可能(パワーオンオプション)
【主な仕様】
テスト電圧/MΩ ：50V/100MΩ
100V・125V/250MΩ
250V/500MΩ
500V・1000V/4000MΩ
AUTO V(ACは真の実効値)：600.0V(AC/DC自動判別0.5V以上)
抵抗 ：999.9kΩ
導通 ：30Ω以下でブザー音
周波数(電圧と同時) ：45～400Hz(確度保証範囲)
電源 ：LR03(アルカリ単3)×4本
寸法/質量 ：147(H)×58(W)×33(D)mm(突起部除く)/
約336g(電池含む)
付属品 ：赤黒テストリード、アリゲータクリップ、
ブレーカピン、取扱説明書
【価格その他】
標準価格： 54,800円(税込60,280円)
製品URL ： https://www.sanwa-meter.co.jp/japan/products/insulation-grounding/MG102.html
