薄物用超音波厚さ計 PM5+ Gen2
圧倒的な精度のマルチエコーモード
音速の速い材料も正確に測定
塗装上から母材の厚さのみを測定

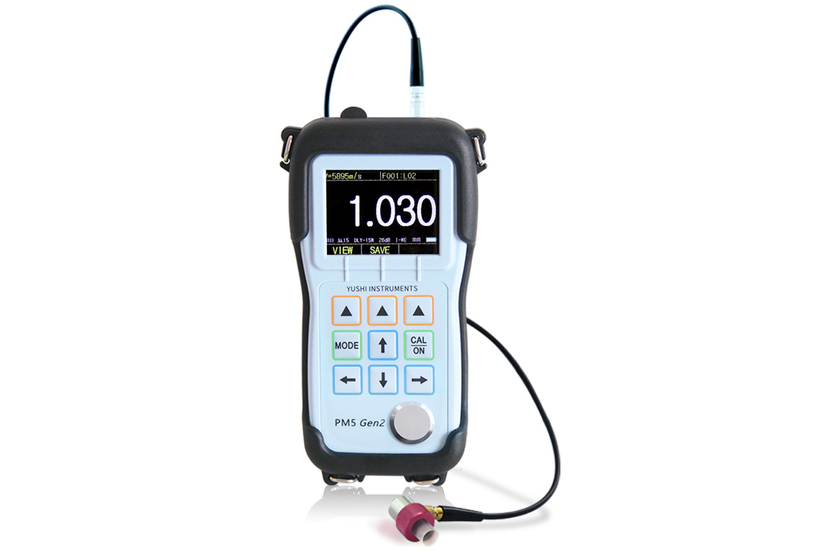

画像1: https://www.atpress.ne.jp/releases/396650/LL_img_396650_1.png
薄物用超音波厚さ計 PM5+ Gen2
PM5+ Gen2製品ページ
https://www.ndtmart.jp/products/detail/897
超音波厚さ計カテゴリページ
https://www.ndtmart.jp/products/list?category_id=9
◆薄物・精密検査用 超音波厚さ計『PM5+ Gen2』の概要
『PM5+ Gen2』は、驚異的な0.0001mm(0.1μm)分解能と高い再現性を兼ね備えた、精密超音波厚さ計の次世代フラグシップモデルです。最新技術を結集した新プラットフォームにより、精度・再現性・機能性を極限まで高めました。特に、最大20個のエコーを監視するマルチエコーモード(測定範囲：0.15～10mm)では、従来の常識を覆す圧倒的な高精度測定を実現しました。
音速は最大18,699m/sまで設定可能で、セラミックなど音速の速い材料も正確に測定します。その他、リアルタイム波形表示(A・Bスコープ)、感度・ゲート調整、大容量のデータロガーなど、厚さ測定に必要な機能は全て標準で搭載しています。
さらにオプションで、金属・木材・コンクリート・複合材料上の膜厚測定機能や、PCへのリアルタイム画面表示機能を追加することができます。オプションについては、今後も厚さ計の可能性を広げる多彩な機能追加を予定しています。
『PM5+ Gen2』は、異次元の高精度を実現した革新的な超音波厚さ計です。
◆特徴
・最大20エコー監視可能なマルチエコーモードによる圧倒的な精度と信頼性
0.15mmから測定可能 ＆ 驚異的な0.0001mm(0.1μm)の超高分解能
・セラミックなど音速の速い材料も安定して測定可能(最大18,699m/s)
・リアルタイムAスコープ表示(RF、正半波、負半波、全波)、Bスコープ表示
・塗装を剥がさずに母材の厚さのみを測定
・金属、木材、コンクリート、複合材料上の膜厚測定(オプション)
・PCへのリアルタイム画面表示 ＆ PCからのリモート制御(オプション)
・大容量メモリ(測定値保存：最大100,000件、波形＆設定保存：最大400件)
・衝撃から装置を保護する、スタンド付きのプロテクトケースが付属
・校正証明書＆安心の2年保証付き

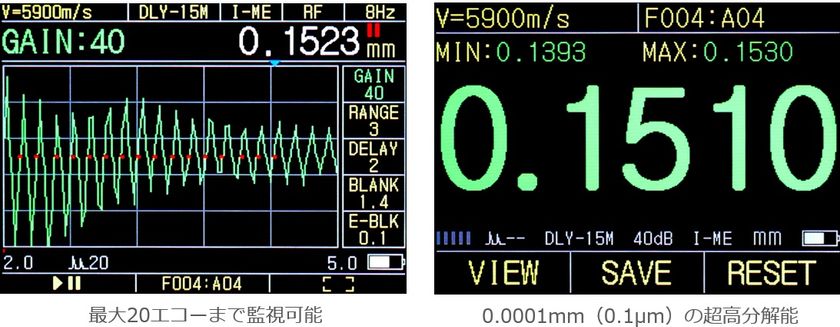

画像2: https://www.atpress.ne.jp/releases/396650/LL_img_396650_2.jpg
圧倒的な精度のマルチエコーモード

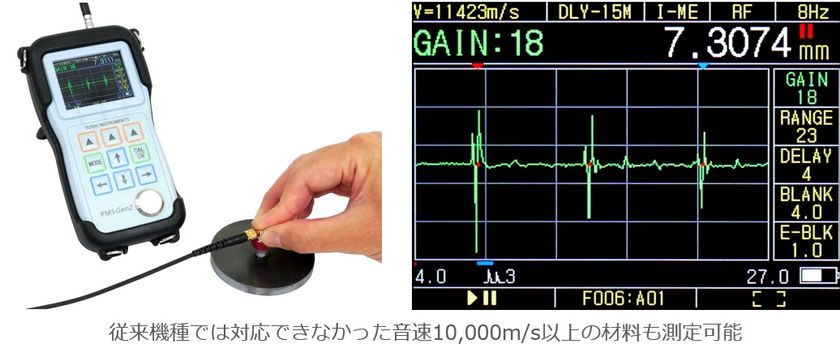

画像3: https://www.atpress.ne.jp/releases/396650/LL_img_396650_3.jpg
音速の速い材料も正確に測定

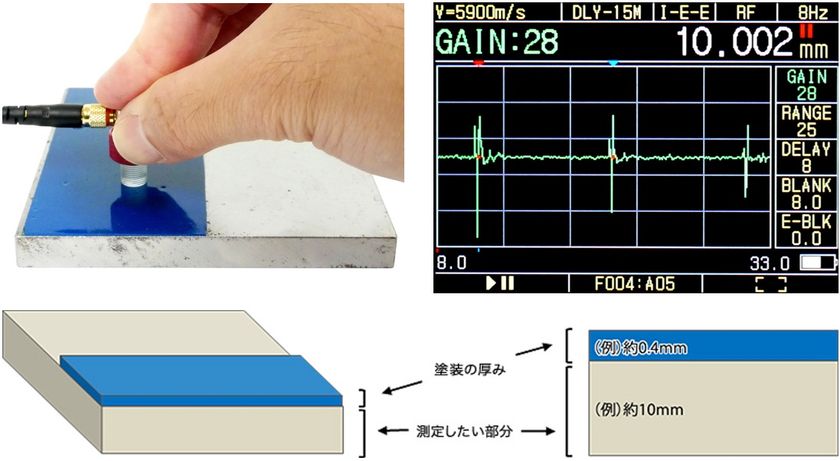

画像4: https://www.atpress.ne.jp/releases/396650/LL_img_396650_4.jpg
塗装上から母材の厚さのみを測定

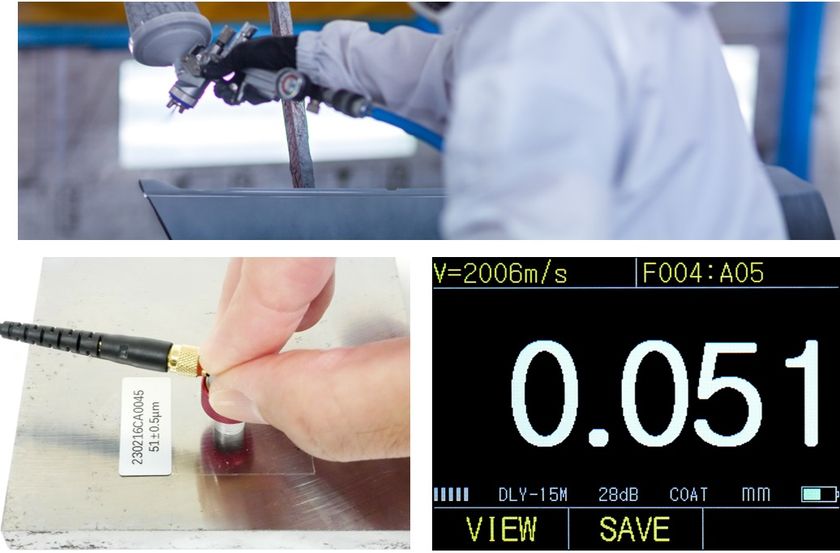

画像5: https://www.atpress.ne.jp/releases/396650/LL_img_396650_5.jpg
超音波膜厚計としても使用可能

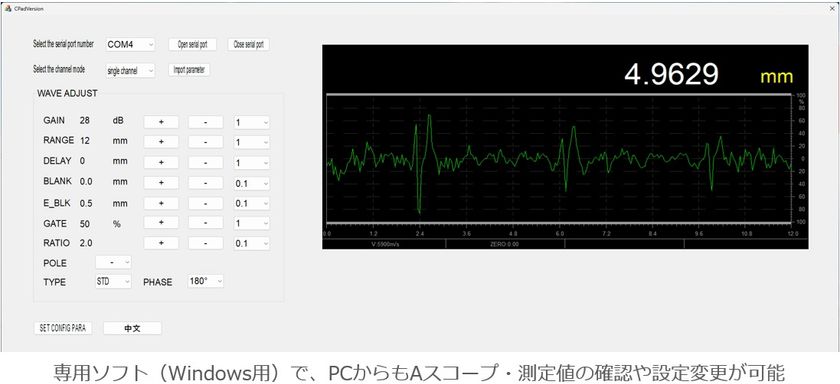

画像6: https://www.atpress.ne.jp/releases/396650/LL_img_396650_6.jpg
PCへのリアルタイム画面表示
◆主な仕様
ディスプレイ：320×240ピクセル TFTカラー液晶ディスプレイ
探触子 ：D15A(15MHz)
測定範囲 ：インターフェースエコー…0.5～30mm
エコー・エコー(スルーペイント)…0.15～15mm
マルチエコー…0.15～10mm
自動モード…0.15～30mm
※測定材料および表面状態、探触子により異なる。
分解能 ：0.0001mm(マルチエコー)／0.001mm／0.01mm／0.1mm
音速 ：310～18,699m/s
メモリ ：測定値保存…最大100,000件、波形＆設定保存…最大400件
電源 ：単3電池×2本(アルカリ電池で24時間以上動作)
自動電源オフ：5分／10分／20分／OFF
測定単位 ：mm／inch／μm／mil
動作温度 ：-10℃～50℃
寸法 ：153(H)×76(W)×37(D)mm(プロテクトケース含まず)
重量 ：280g(電池含む、プロテクトケース含まず)
言語 ：英語、中国語
