RECのソーラーパネルは元々雪に強く、業界平均1.8mに対し2.3m積雪量に対応することができます。この補強架台を使用することにより、最大積雪量2.6mまでの北海道・東北・北陸などの多雪地域での太陽光パネル設置が可能になりました。
画像1: https://www.atpress.ne.jp/releases/379900/LL_img_379900_1.jpg

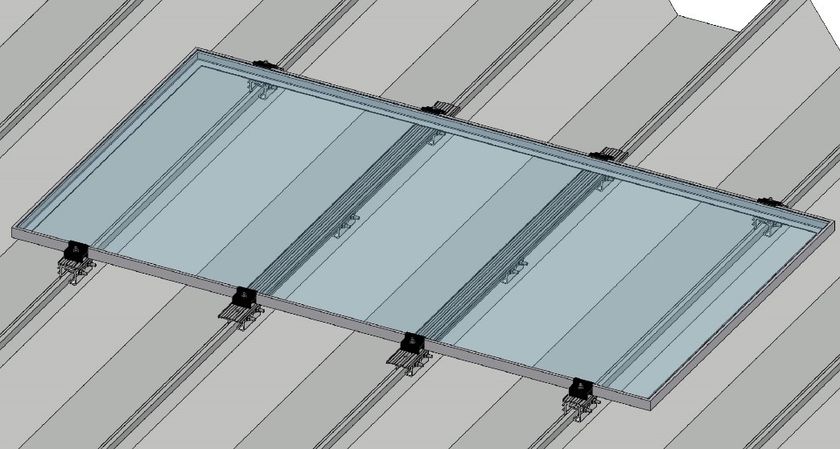

設置イメージ
画像2: https://www.atpress.ne.jp/releases/379900/LL_img_379900_2.jpg

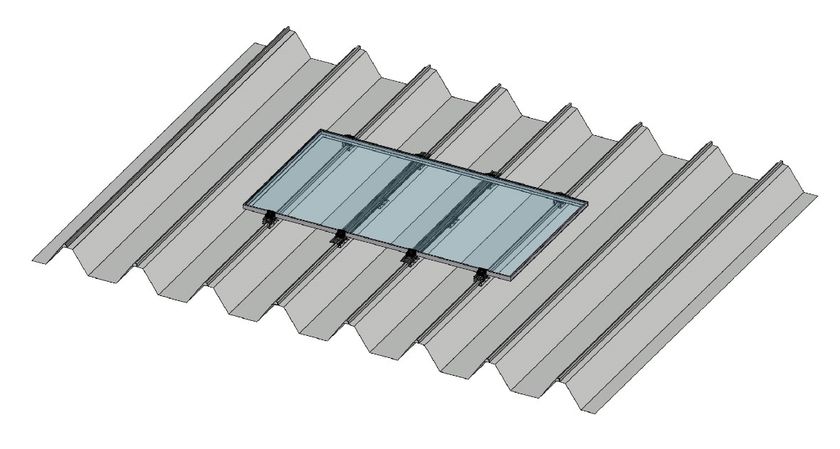

設置イメージ全体像
この架台は、RECのソーラーパネル「Alpha Pure-R」に対応しています。
「Alpha Pure-R」の製品概要は下記となります。
出力 ：400-430W
パネル変換効率 ：20.7％-22.3％
最大積雪荷重・風荷重：+7000Pa／-4000Pa
寸法(横×縦×奥行) ：1730×1118×30mm
重量 ：21.5kg
【特長】
・最大積雪2.3mまでの高耐久仕様
・塩害地仕様(塩水噴霧試験 シビアリティ6)
・透明性のあるサプライチェーンに配慮したパネルの製造
・オールブラック仕様
・鉛フリー(リサイクルが容易)
・シンガポール製
画像3: https://www.atpress.ne.jp/releases/379900/LL_img_379900_3.jpg

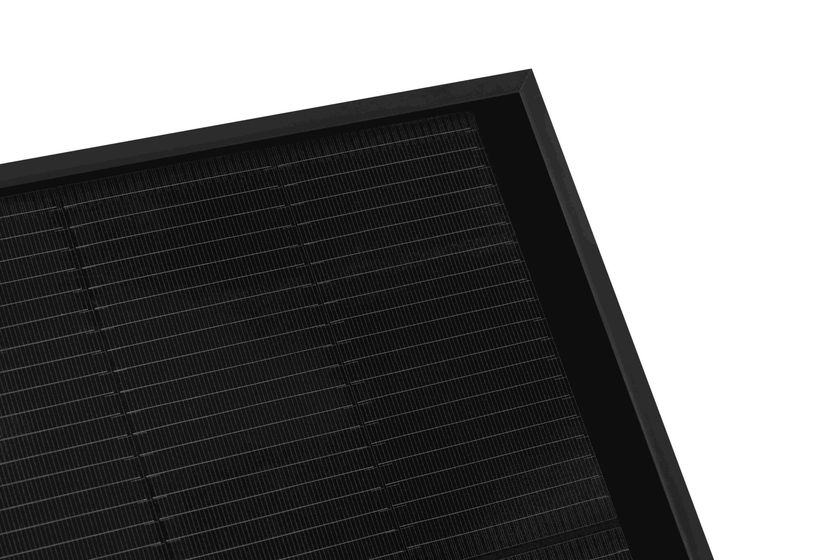

Alpha Pure-R画像

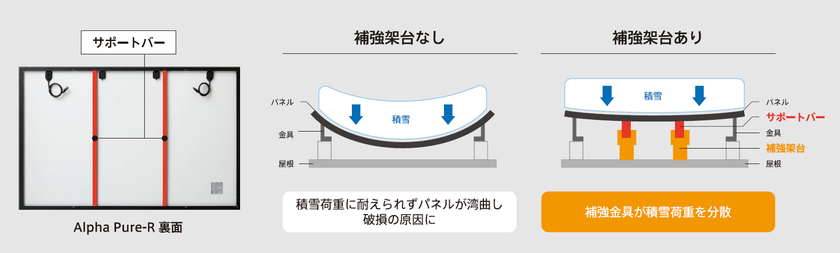

RECのソーラーパネルは、たわみを抑制するためのサポートバーが裏面に設けられています。この補強架台を使用することで、積雪荷重を分散させることができ、雪の重さによるたわみを緩和させ、パネル本来の性能を最大限に活かすことができます。
画像4: https://www.atpress.ne.jp/releases/379900/LL_img_379900_4.png
詳細説明図

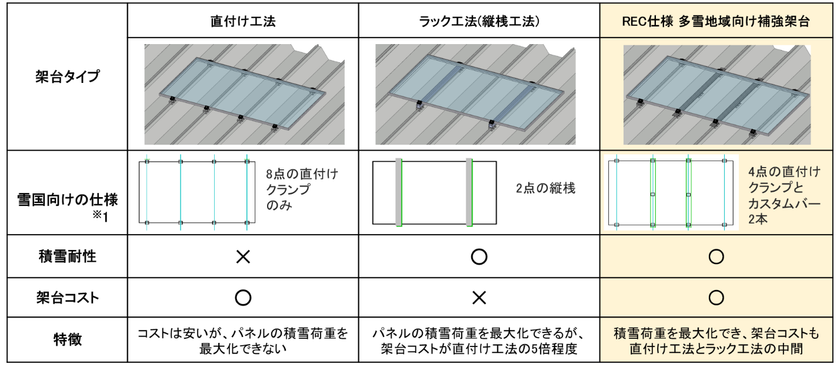

従来、雪国向けの太陽光パネル設置には、パネルと架台の設置のガイドラインが統一されていないという問題がありました。ほぼすべての太陽光パネルメーカーの設置マニュアルにおいては、最大荷重を実現できる方法として、非常に高価なラック工法(縦桟工法)(下表参照)を取っています。今回ニイガタ製販と共同開発した架台は、ハゼ式折板屋根で一般的な直付け工法(下表参照)とラック工法の間の製品で、架台コストを極力おさえつつ、荷重スペックを最大化できる製品です(下表参照)。
画像5: https://www.atpress.ne.jp/releases/379900/LL_img_379900_5.png
架台タイプごとの特徴比較
*1 500mmピッチのハゼ式折板屋根に設置した場合の積雪耐性
