新型コロナウイルス感染が再拡大する中、ホールや劇場、商業施設やオフィスビルなどの大空間における感染対策としては換気が有効とされていますが、換気に加えてさらなる感染の予防策に対するニーズが高まっています。空間除菌、東洋熱工業、新晃工業、NSFエンゲージメントの4社は、大空間における安全・安心な室内環境の提供を目指し、空調設備向け除菌システム(以下、本システム)を新たに開発。3,000人規模のコンサートホール「Zepp Haneda(Tokyo)」で2020年9月より実証実験を複数回にわたって実施し、有効性を確認しました。
本実証実験では、本部三慶が製造特許※2を有する「クロラス酸水」(亜塩素酸水)を採用しています。クロラス酸水は、食品工場や飲食店・スーパーマーケットなどで実績のある除菌剤で、多様な細菌・ウイルス・カビに対して優れた除菌力を有し※3、噴霧での除菌効果も第三者機関によって実証されています※4。アルコールや次亜塩素酸ナトリウム、次亜塩素酸水に比べて水や汚れの影響を受けにくく、その効果が穏やかに長続きするのに加え、手肌に優しく、金属が錆びにくく、布も変色しにくいのが特徴※5です。
本システムは、空間除菌が開発した専用の噴霧ユニットによってクロラス酸水の微細なミストを生成します。独自の特許技術によって一般的な加湿器では難しい0.3～0.5μmの粒子径を実現、空気中で落下しにくく拡散するため、空間で長く滞留することができます。このミストを既存の空調設備を介して空間に行き渡らせることで、大空間の空気中に浮遊する細菌やウイルスなどの除菌を行うものです。
4社は今後も共同で「Zepp Haneda(Tokyo)」などにおいて実証実験を継続して最適化の考察などを行い、ホールや劇場、オフィス、工場などの大空間における空気感染予防対策として、本システムの製品化を目指していきます。
■実証実験の概要・結果
1．目的
空調設備に付設する大空間向け除菌システムの有効性の検証
2．本システムの概要
対象室内体積：11,920m3
外気量 ：93,800m3/h
換気回数 ：7.9回/h
1階客席を中心としたホールおよびステージ部(床面積：1,023.6m2、天井高：11.6m)は4台の空調機でカバーしている。各空調機に複数台の噴霧ユニットを付設し、ダクトを介してクロラス酸水の微細なミストをホールの空間に供給させる。
画像1: https://www.atpress.ne.jp/releases/233074/LL_img_233074_1.jpg

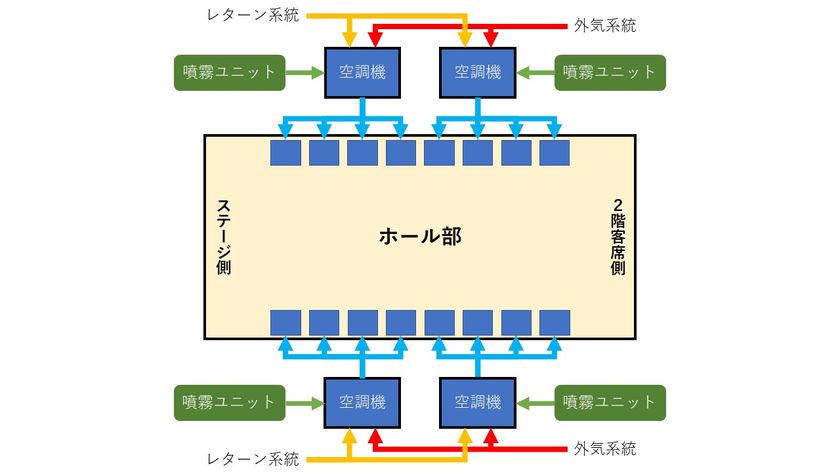

本実証実験システム概要図
3．具体的な検証結果
●空調設備を介したクロラス酸水のミストの大空間への噴霧
4台の空調機に付設された計12台の噴霧ユニットを同時に稼働させ、30分噴霧した後、30分休止する間欠運転を繰り返し、1階客席(北、中央、南)、ステージ中央、2階客席中央にて、ホール内の空気中に浮遊する粒子をサイズごとに測定した。
その結果、クロラス酸水の微細なミスト、特に0.3ミクロンの粒子径のミストが空調設備を介してホールの大空間に到達し、換気によって減少していくことを確認。各測定点での測定値に差があまりないことから、クロラス酸水のミストがホール全体に行き渡っていることがわかる。
画像2: https://www.atpress.ne.jp/releases/233074/LL_img_233074_2.jpg

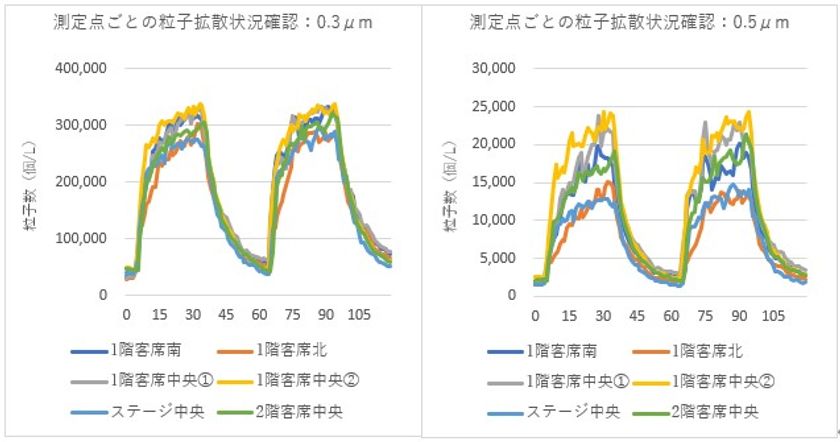

測定点ごとの粒子拡散状況確認
●空間の容積および空調による換気量に対するクロラス酸水の噴霧量の最適化
4台の空調機に付設された複数台の噴霧ユニットの運転条件を変えながら、1階客席中央にて、ホール内の空気中に浮遊する粒子をサイズごとに測定した。
その結果、クロラス酸水の微細なミスト(0.3～0.5ミクロン)について、換気による減少を相殺しながら増減を平準化させる運転条件を特定できた。
●大空間におけるクロラス酸水(濃度：200ppm)の噴霧による空気中の細菌やウイルスなどの除菌・不活性化
噴霧前、噴霧後において複数回にわたりホール内の空気を採取し、菌数を測定(1m3当たりの菌数を希釈倍率に応じた乗数で計算)。測定：株式会社HACCPジャパン
噴霧を開始した11:00から1時間後には効果が顕著に確認されはじめた。最も大きな減少率が表れた時間(13:15)で噴霧前(10:45)と比較すると90.9％の減少、最大菌数の時間(11:15)と比較すると93.3％の菌数減少が見られた。オーダー数(桁数)の減少が見られることから、一定時間経過後におけるクロラス酸水の噴霧による大空間での除菌効果が得られていると考えられる。
画像3: https://www.atpress.ne.jp/releases/233074/LL_img_233074_3.jpg

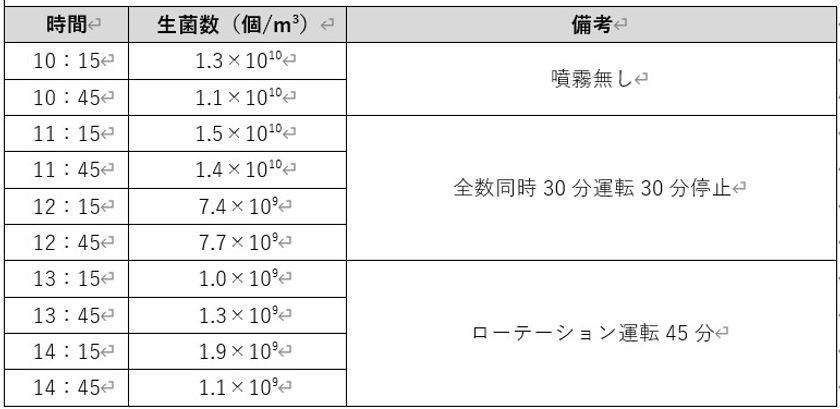

生菌数測定条件
画像4: https://www.atpress.ne.jp/releases/233074/LL_img_233074_4.jpg

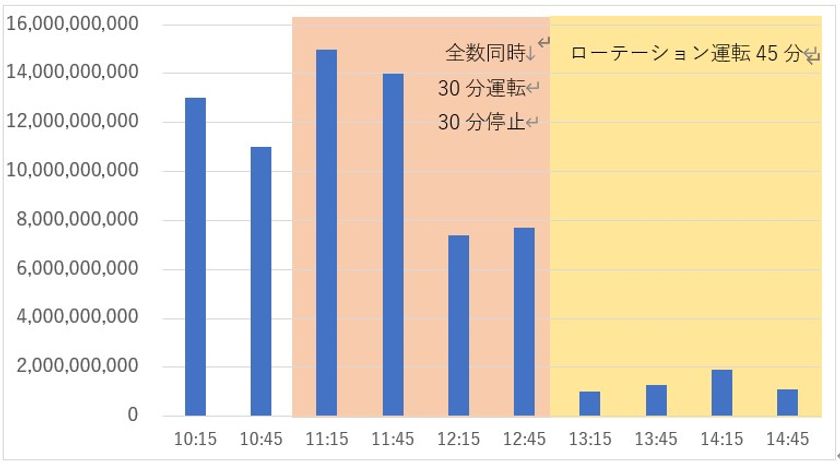

生菌数
4．各社の役割
●空間除菌：専用噴霧ユニットの開発
●東洋熱工業：空調設備における各種検証、本実証実験にともなう工事など
●新晃工業：空調設備における各種検証など
●NSFエンゲージメント：本実証実験の計画立案およびとりまとめ、製品開発
