ウィンボンド・エレクトロニクスのHyperRAM(TM)
フォームファクタの小型化・単純化に貢献
画像1: https://www.atpress.ne.jp/releases/215313/LL_img_215313_1.png

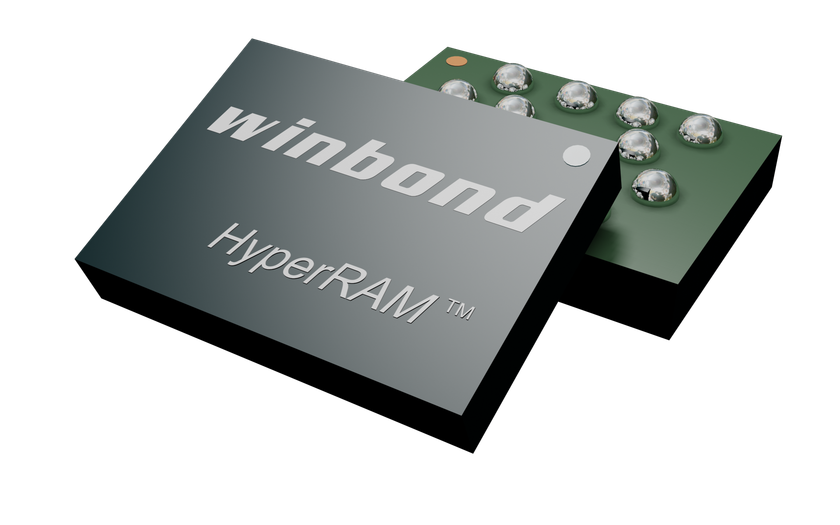

ウィンボンド・エレクトロニクスのHyperRAM(TM)
HyperBus(TM)テクノロジーは、2014年サイプレス社によって最初に発表された技術です。他のメモリのトランスミッシ ョンおよび制御インターフェースと比較して、HyperBus(TM)はピン数が少ないことが特徴のひとつと言えます。これにより、回路基板のレイアウトがシンプルになり、配線面積が縮小されます。IC設計会社の何社かは、HyperBus(TM)関連のIPを発表しました。これにより、メモリコントローラーの設計が容易になり、このインターフェースをサポートする製品を提供するチップメーカーが増えています。このトレンドに合わせ、ウィンボンド・エレクトロニクスもHyperRAM(TM)製品を発売しました。
100MHz／200Mbpsで動作する既存の3.0VのHyperRAM(TM)や、166MHz／333Mbpsで動作する1.8V HyperRAM(TM)に比べて、ウィンボンド・エレクトロニクスのHyperRAM(TM)2.0製品の最大周波数は200MHzで、3.0Vまたは1.8Vの動作電圧にて最大データ転送速度400Mbpsを提供します。
また、32Mビット、64Mビット、128Mビット、および256Mビットの容量を取り揃えており、さまざまなアプリケーションに対応します。
さらに、ウィンボンド・エレクトロニクスは以下の通り多様なパッケージオプションを提供します。
・24ボール 8mm×6mm TFBGA：車載および産業機器アプリケーション向け
・49ール 4mm×4mm WFBGA ：コンシューマ製品向け
・15ボール 1.48mm×2mm WLCSP (ウエハーレベルチップスケールパッケージ)
・KGD(Known Good Die)
WLCSPは、ウエハー上の個々のSiチップをダイシングした後にパッケージに収める従来のプロセスではなく、先ずウエハーレベル状態でパッケージ化した後、個々のチップを形成する技術のことです。WLCSPの主なメリットとして、ダイからPCBへのインダクタンスを最小に抑えられること、熱伝導性の向上、パッケージサイズの小型化や軽量化、そしてフットプリントの縮小が挙げられます。この特性は、スマートフォンやスマートウォッチ、ウエアラブル機器などモバイル製品の要求を満足します。そしてウィンボンド・エレクトロニクスのWLCSP HyperRAM(TM)製品は、これらのアプリケーションに最適なメモリソリューションと言えます。
画像2: https://www.atpress.ne.jp/releases/215313/LL_img_215313_2.png
フォームファクタの小型化・単純化に貢献
■ウィンボンド・エレクトロニクスについて
ウィンボンド・エレクトロニクスはトータルメモリソリューションプロバイダです。製品の設計、研究開発、製造、および販売サービスのエキスパートとして、お客様のニーズに基づいたメモリソリューションを提供しています。ウィンボンド・エレクトロニクスの製品ポートフォリオは、スペシャリティDRAM、モバイルDRAM、およびコードストレージフラッシュメモリで、通信、家電、車載、産業用、そしてコンピュータ周辺機器市場におけるTier1メーカーで広く採用されています。
台湾中部サイエンスパーク(CTSP)を拠点とし、米国、日本、イスラエル、中国、香港に子会社を有しています。
稼働中の台湾・台中の12インチファブ、および新たに建設を進めている高雄の12インチファブをベースに、高品質メモリ製品を提供するため、更なる自社技術開発を進めています。
