UNISORB イナーシャブロック 独立防振基礎
防振シミュレーションソフト画面
防振シミュレーション
減衰材の施行箇所
画像1: https://www.atpress.ne.jp/releases/137418/LL_img_137418_1.jpg

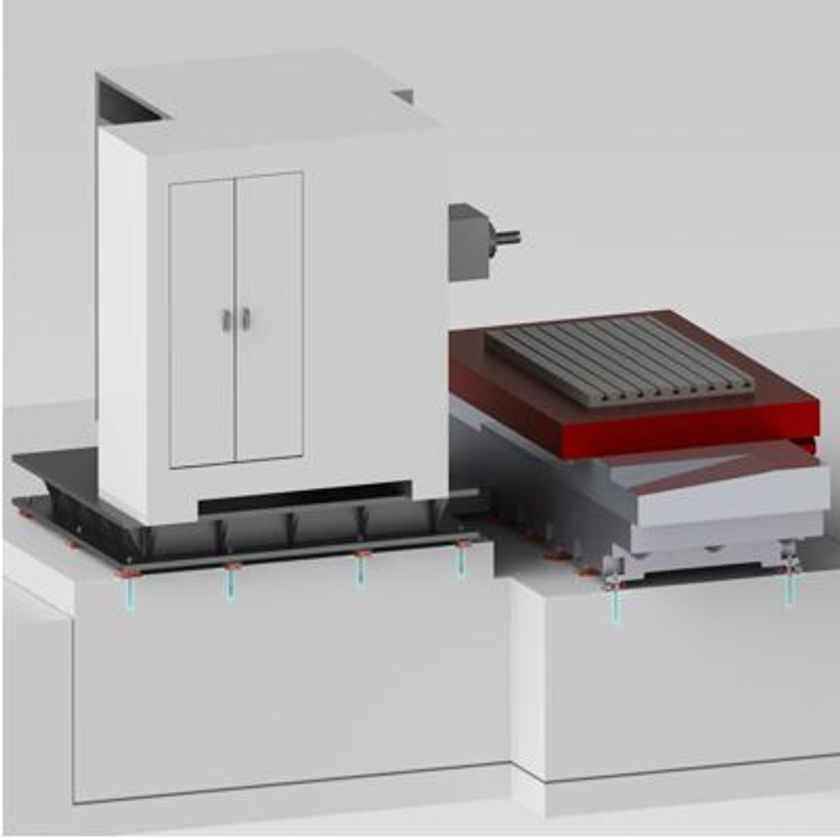

UNISORB イナーシャブロック 独立防振基礎
※1 振動絶縁(防振)とは
機械下の基礎を防振材を使って周囲の基礎と縁切りし、周囲の機械などが発生する振動が防振対象とする機械の基礎に伝わることを少なくすること。
工場の床には、各種機械の稼働、フォークリフトの走行、天井クレーンの走行、及び工場周辺のトラックや鉄道の走行などが発生するさまざまな振動が存在します。同じ床に精密な加工をする機械、測定機などを設置すると、振動の伝達により期待する性能が発揮できなかったり、その性能維持に影響が出ます。そこで機械設置場所の振動状況に適した防振材料(フエルト、発泡材、ゴム、スプリング)を用いて周囲の床と縁切りした絶縁／独立した基礎を施工することで、周囲から伝わる振動を効果的に低減できます。
UB独立防振基礎は、基礎のピット内側5面(又は底面のみ)に敷設し機械基礎のコンクリート内部に埋め込みます。防振効果の目標は80％、さらにメンテナンスフリーで機械の耐用年数の終了時まで性能を持続します。
■UB独立防振基礎の特徴
・固有振動数 2Hzよりご提供
・防振効果は約80％を目標
・4種類の防振システムを揃え、用途と要求機能に合わせご提案
■UNISORB(ユニソーブ) オリジナルソフトウェアによる「振動測定サービス」の流れ
機械設置予定場所の振動を測定します。事前に、機械メーカーが規定する機械を設置する基礎の最大許容加速度(又は速度か変位)を確認しておいてください。
1．現地にて機械設置予定場所の床の振動を測定
2．測定結果の解析
3．防振シミュレーションによる最適な防振システムのご提案
図のURL： http://www.capind.co.jp/mt/data/product/ubib_pic02.png
■振動測定結果の解析
図のURL： http://www.capind.co.jp/product/detail.php?id=16
■防振シミュレーション
図のURL： http://www.capind.co.jp/product/detail.php?id=16
■防振材選択による防振結果の違い
図のURL： http://www.capind.co.jp/product/detail.php?id=16
■防振材の施工箇所
図のURL： http://www.capind.co.jp/mt/data/product/ubib_pic07.png
株式会社キャプテンインダストリーズ URL
http://www.capind.co.jp/
UNISORB(ユニソーブ) イナーシャブロック 独立防振基礎 URL
http://www.capind.co.jp/product/detail.php?id=16
■UNISORB(ユニソーブ)関連URL 機械のレベルブロック、基礎
http://www.capind.co.jp/product/category.php?category=55&depth=2
