高温動作対応SCRスイッチングサイリスタ「SJシリーズ」を拡充 最大600Vのブロック電圧と最大40Aの定格電流を提供
- 2018年05月16日 11:00:00
- マネー
- Dream News
回路保護分野におけるグローバルリーダー、リテルヒューズ・インク (本社:米国イリノイ州シカゴ市、NASDAQ:LFUS)の日本法人であるLittelfuseジャパン合同会社(本社:東京都港区)は、スイッチングサイリスタ「SJシリーズ」を拡充し、本年5月中旬より発売します。

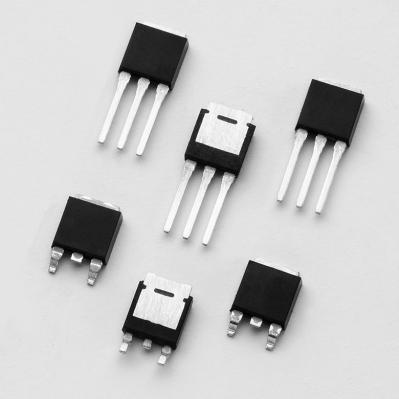

【画像 http://www.dreamnews.jp/?action_Image=1&p=0000173797&id=bodyimage1】
従来の「SJシリーズ」はブロック電圧(VDRM)が最大600V、定格電流値の範囲が4A~12Aでしたが、このたび定格電流値の上限を40Aまで引き上げました。このことにより、より幅広いアプリケーションをサポートします。従来型のSCRよりも広い動作範囲を実現しているため、限られた冷却条件や始動時の高い突入電流にも対応します。また、150度という高い接合部温度によって広い動作範囲を保証し、小型パッケージにおいても大型パッケージのデバイスに匹敵するパフォーマンスの提供を可能にします。従来型SCRを同じパッケージサイズの本製品に置換することでパフォーマンスの向上や、小型パッケージを使用することで製品の小型化が可能です。
同製品は、当社の国内販売代理店を通じて販売します。
■特長
●接合部温度が150度と高いため、従来の設計においては広い動作範囲を提供し、次世代設計においては小型ヒートシンクの使用が可能。
●幅広いパッケージに対応しているため、様々なアプリケーションに適応。
●高いサージ処理性能を実現する頑強なクリップアタッチパッケージのデザインにより、より長い仕様寿命にわたり、突入電流や厳しい動作条件に対応。
■用途
・オートバイ、ATV、小型ガソリンエンジン、ガソリン/ガス発電機の交流発電機の、整流器およびバッテリー電圧レギュレータ
・オートバイ、ATV、小型ガソリンエンジン、電気炉のCDI
・LED照明および充電器などのAC-DCシステムにおける大容量コンデンサの突入電流抑制装置
・LED照明システム、DCモーター制御装置および充電器のラインAC整流ブリッジ
・ACモーター用ソフトスタータ
■仕様
定格オン電流(IT(RMS))(A):4~40
繰り返しピークオフ電圧(VDRM)(V):600
最大リーク電流 IDRM@VDRM 25度 (mA):0.005、0.01
最大ゲートトリガ電流(IGTMAX) (mA):0.2~40
オン電圧(VTM)(V):1.6~1.7
非繰り返しサージ電流(ITSM 60Hz) (A):20~520
臨界オン電流上昇率 di/dt @ 110度(A/μs):50~150
最小臨界オフ電圧上昇率dv/dt @ 125度 600V (V/μs):15~600
最大ターンオン時間(μs) 参考値:0.5~6
サイズ:TO-220 Non-Isolated Tab、TO220L、TO220R、TO251、TO252、T0263
リテルヒューズ について
1927年創立の Littelfuse, Inc.(本社:米国イリノイ州シカゴ市、NASDAQ:LFUS)は、回路保護分野におけるグローバルリーダーで、電力制御およびセンサー技術での先進性を確かなものにしつつあります。 同社は、ヒューズ、セミコンダクタ、ポリマー、セラミック、リレーおよびセンサーといった技術を必要とする電子機器、自動車および工業市場において世界中のお客様にサービスを提供しています。リテルヒューズは、世界各国の50 カ所を超える拠点に1万1,000人以上の従業員を抱えています。詳細についてはリテルヒューズのウェブサイトlittelfuse.comをご覧ください。
本製品に関するお問い合わせ
Littelfuseジャパン合同会社
担当:宗形
TEL:03-6435-0750、 FAX:03-3453-5505
E-mail:tmunakata@littelfuse.com
